Número de pieza del fabricante

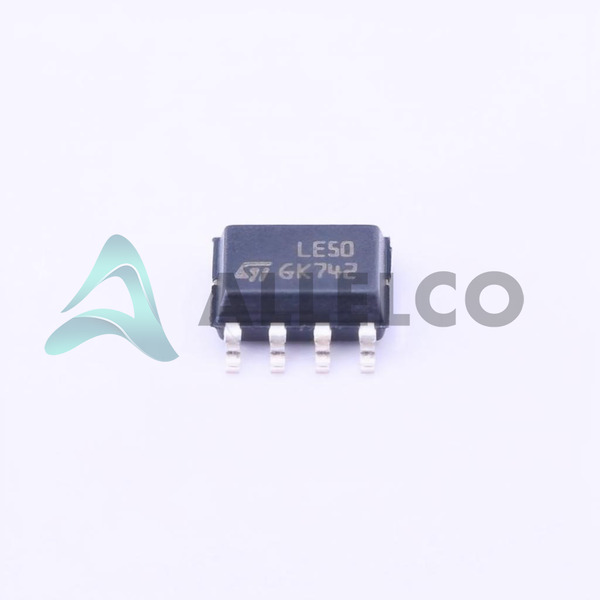

LE50CD-TR
Fabricante
Stmicroelectronics
Introducción
El LE50CD-TR es un regulador de voltaje lineal de baja deserción (LDO) diseñado para la administración de energía, específicamente en dispositivos electrónicos compactos.
Características del producto y rendimiento
Configuración de salida positiva con un voltaje de salida de 5 V fijo
Admite voltajes de entrada de hasta 18V
Bajo voltaje de abandono de 0.5V @ 100 mA de carga
Capacidad de corriente de salida de 100 mA
Corriente inactiva de 1 mA, minimizando el consumo de energía en espera
PSRR alto de 76dB ~ 60dB en 120Hz a 10 kHz frecuencias, asegurando una salida estable a pesar de las fluctuaciones en el voltaje de entrada
Integrado sobre la protección de la corriente y sobre la temperatura para una mayor confiabilidad
Estado activo del producto, que indica una fabricación y soporte continuo
Ventajas de productos
El bajo voltaje de abandono permite un uso eficiente en sistemas con voltajes de entrada y entrada muy coincidentes
El valor alto de PSRR garantiza un voltaje de salida limpio y estable, crítico para dispositivos electrónicos sensibles
Las características de protección integral extienden la vida útil del producto mediante la protección contra condiciones de operación anormales
La corriente inactiva baja es beneficiosa para las aplicaciones con batería, extendiendo la duración de la batería
Parámetros técnicos clave
Entrada de voltaje (máximo): 18V
Salida de voltaje (min/fijo): 5V
Abandono de voltaje (máximo): 0.5V @ 100 mA
Salida actual: 100 mA
Quiescent actual (IQ): 1 ma
Suministro actual (máximo): 3 mA
PSRR: 76DB ~ 60dB (120Hz ~ 10kHz)
Temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
Protección sobre la corriente y sobre la temperatura sobre
Compatibilidad
Surface Mount 8-Soic Compatible con procesos de fabricación de PCB estándar
Áreas de aplicación
Ideal para su uso en dispositivos con batería, electrónica portátil y sistemas que requieren suministro de voltaje estable en condiciones de entrada variables
Ciclo de vida del producto
El LE50CD-TR está actualmente marcado como un producto activo, lo que indica que todavía está en producción sin planes actuales de interrupción.Los reemplazos o actualizaciones generalmente están disponibles para productos activos.
Varias razones clave para elegir este producto
Altamente eficiente para extender la duración de la batería en aplicaciones portátiles debido al bajo voltaje de abandono y la corriente inactiva
Estabilidad de la fuente de alimentación robusta mejorada por un alto PSRR, lo que lo hace adecuado para circuitos sensibles al ruido
Las características de protección integrales salvaguardan la longevidad y la confiabilidad tanto del regulador como del dispositivo que impulsa
El estado activo del producto garantiza la disponibilidad y el soporte continuo de STMicroelectronics
Una amplia compatibilidad con las técnicas de fabricación de PCB existentes facilita la facilidad de diseño e integración en varias aplicaciones
