Número de pieza del fabricante

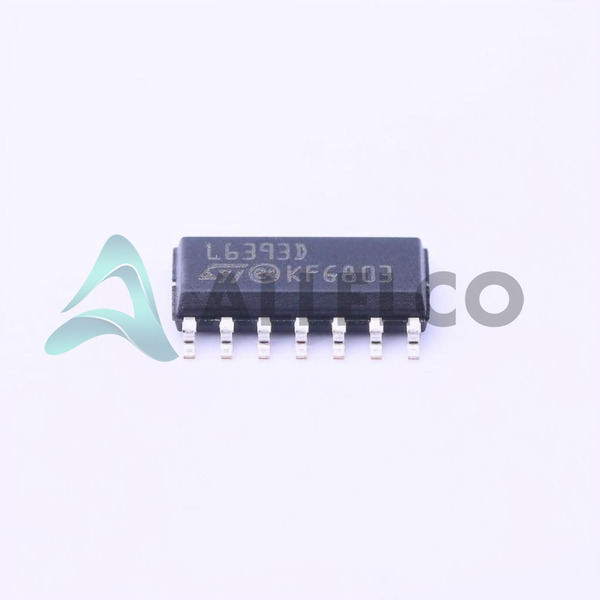

L6393d
Fabricante
stmicroelectronics
Introducción
El L6393D es un IGBT de alto rendimiento, IGBT de doble canal y el controlador de la puerta MOSFET del canal N de STMicroelectronics.Está diseñado para proporcionar un control eficiente y confiable de los dispositivos de conmutación de alimentación en una variedad de aplicaciones industriales y de consumo.
Características del producto y rendimiento
Controlador de puerta de doble canal con control independiente de interruptores de lado alto y bajo
Admite dispositivos de potencia MOSFET de IGBT y N-Channel
Amplio rango de voltaje de suministro de 10V a 20V
Señales de entrada compatibles con lógica con VIL de 1.1V y VIH de 1.9V
Controlador de lado alto capaz de una operación de hasta 600 V
Corriente de salida máxima de 290MA (fuente) y 430 mA (sumidero)
Tiempos rápidos y de caída de 75ns y 35ns, respectivamente
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C (TJ)
Paquete de montaje en superficie (14-SOIC)
Ventajas de productos
Control eficiente y confiable de los dispositivos de conmutación de alimentación
Soporte versátil para las tecnologías MOSFET IGBT y N-Channel
Voltaje de funcionamiento amplio y rangos de temperatura
Capacidades de conmutación rápida para aplicaciones de alto rendimiento
Paquete de montaje de superficie compacto para diseños con restricciones espaciales
Razones clave para elegir este producto
Rendimiento y confiabilidad comprobados de un fabricante de confianza, stmicroelectronics
Diseño flexible que se puede utilizar en una amplia gama de aplicaciones electrónicas de energía
Capacidades de la unidad de conmutación y salida de alta velocidad para optimizar la eficiencia del sistema
Parámetros operativos robustos para resistir condiciones ambientales exigentes
Características de calidad y seguridad
Diseñado y fabricado para los estándares de alta calidad de stmicroelectronics
Extensas características de seguridad y protección para garantizar una operación confiable
Cumplimiento de los estándares y regulaciones relevantes de la industria
Compatibilidad
El L6393D es compatible con una amplia gama de dispositivos de potencia MOSFET IGBT y N-canal, lo que lo hace adecuado para su uso en varias aplicaciones electrónicas de potencia.
Áreas de aplicación
Impulso del motor
Inversores de poder
Suministros de alimentación de conmutación
Sistemas de automatización y control industrial
Electrodomésticos
Sistemas de energía renovable
Ciclo de vida del producto
El L6393D es un producto activo en producción de STMicroelectronics.No hay planes actuales para la interrupción del producto.Para los clientes que buscan modelos alternativos o equivalentes, el L6395D es un IC de controlador de puerta similar que puede considerarse.Si tiene más preguntas, comuníquese con el equipo de ventas de nuestro sitio web para obtener más información.
