Número de pieza del fabricante

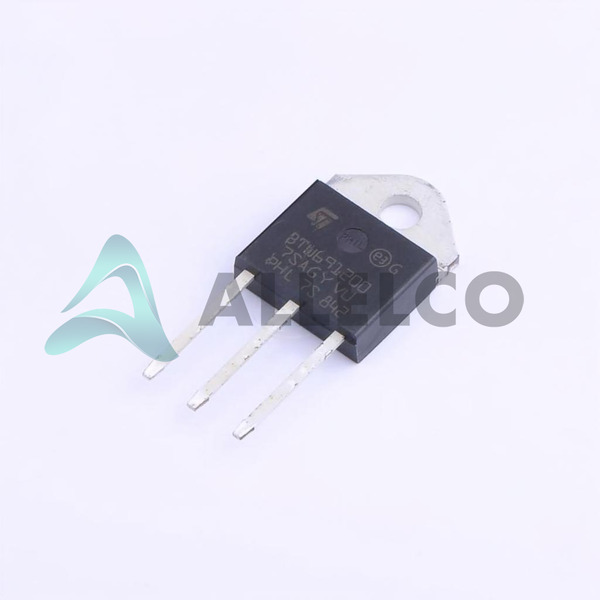

BTW69-1200RG
Fabricante
Stmicroelectronics
Introducción
Rectificador controlado por silicio (SCR) adecuado para control y conmutación de alta potencia
Características del producto y rendimiento
Voltaje - Estado apagado: 1.2 kV
Voltaje - gatillo de puerta (VGT) (máximo): 1.3 V
Actual - gatillo de puerta (IGT) (máximo): 80 mA
Voltaje - ON ESTADO (VTM) (MAX): 1.9 V
Actual - en estado (it (av)) (max): 32 a
Corriente - sobre estado (IT (rms)) (máximo): 50 a
Current - Hold (Ih) (Max): 150 mA
Corriente - Estado de apagado (máximo): 10 µA
Current - No Rep. Surge 50, 60Hz (ITSM): 580a, 610a
Tipo de SCR de recuperación estándar
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Ventajas de productos
Capacidad de alta oleada
Baja caída de voltaje en el estado
Capacidad de alta tensión
Robusto y resistente para aplicaciones industriales
Parámetros técnicos clave
Corriente de RMS en el estado: 50 A
Voltaje fuera del estado: 1.2 kV
Voltaje de activación de la puerta: 1.3 V Max
Corriente del gatillo de la puerta: 80 mA Max
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Cumple con los estándares industriales
Alta confiabilidad en condiciones extremas
Compatibilidad
A través del montaje del agujero
Compatible con el paquete TOP3
Áreas de aplicación
Control de motor de alta potencia
Suministros industriales
Sistemas HVAC
Circuitos de iluminación de atenuación
Ciclo de vida del producto
Estado del producto activo
No indicado como una interrupción cercana
Reemplazos o actualizaciones no especificadas
Razones para elegir este producto
Alto rendimiento constante en entornos industriales
Adecuado para aplicaciones de servicio pesado
Confiabilidad a largo plazo
Fabricante ampliamente reconocido con reputación de calidad
Rango de temperatura de funcionamiento amplio para uso versátil
Resistencia de corriente de alta sobretensión para una operación robusta
