Número de pieza del fabricante

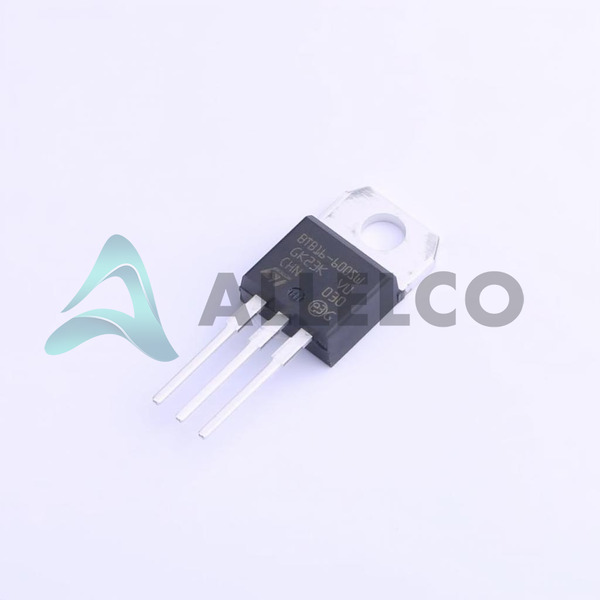

BTB16-600SWRG
Fabricante
stmicroelectronics
Introducción
El BTB16-600SWRG es un triac de puerta sensible lógico, que forma parte de la categoría de TRIACS de tiristores, diseñada para aplicaciones de conmutación de CA y control de fase.
Características del producto y rendimiento
Puerta sensible a nivel de lógica que facilita la interfaz con los circuitos digitales
Capaz de manejar 600V en el estado fuera
Corriente máxima en el estado de 16A (RMS)
Puerta de activación de voltaje máximo de 1.3V
Capacidad de corriente de aumento: 160A a 50Hz, 168A a 60Hz
Corriente de activación de la puerta al máximo de 10 mA
Manteniendo la corriente al máximo de 15 mA
Configuración única
Rango de temperatura operativa de -40 ° C a 125 ° C
Ventajas de productos
Capacidad de alta sobretensión que permite al dispositivo resistir las corrientes de alta sobretensión
Corriente de activación de baja puerta adecuada para la interfaz con otros componentes digitales y microcontroladores
Voltaje alto fuera del estado adecuado para varias aplicaciones de alto voltaje
Parámetros técnicos clave
Voltaje fuera del estado: 600V
Corriente en el estado (RMS) (máximo): 16a
Voltaje de activación de la puerta (máximo): 1.3V
Corriente de sobretensión no repetitiva (ITSM): 160A (50Hz), 168A (60Hz)
Corriente de activación de la puerta (máximo): 10 mA
Corriente de retención (máximo): 15 mA
Temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Certificado para operación segura dentro de la temperatura especificada y los rangos eléctricos
Embalaje robusto para resistir el estrés mecánico y los factores ambientales
Compatibilidad
Montaje de orificio de orificio a través del montaje de PCB de uso general
Adecuado para instalaciones de paquetes para 220-3
Áreas de aplicación
Control del motor
Control de iluminación
Control de calefacción
Conmutación de CA de propósito general
Ciclo de vida del producto
Actualmente listado como activo
Vida operativa larga con consideraciones para la degradación natural gradual
Varias razones clave para elegir este producto
La puerta de nivel de lógica garantiza una interfaz y compatibilidad más fáciles
Las capacidades de manejo de alto voltaje y corriente lo hacen adecuado para aplicaciones de servicio pesado
El manejo robusto de aumento aumenta la confiabilidad en entornos fluctuantes
Rango de temperatura de funcionamiento amplio que permite el uso en diversas condiciones climáticas
El montaje en agujeros de paso proporciona estabilidad mecánica segura y facilidad de instalación
