Número de pieza del fabricante

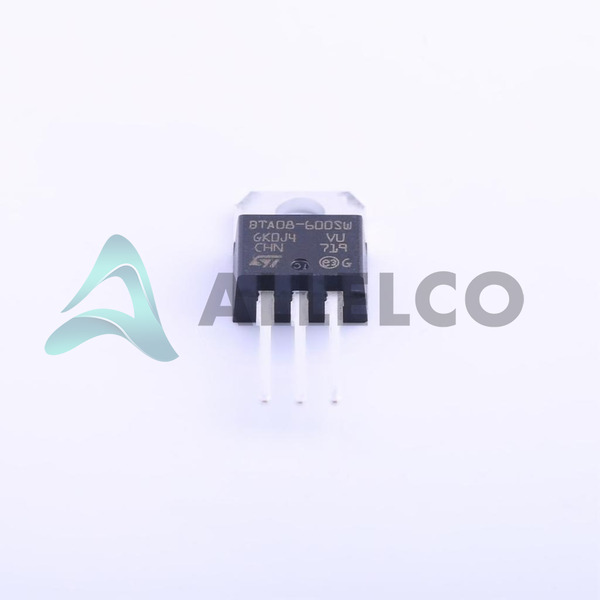

BTA08-600SWRG
Fabricante
Stmicroelectronics
Introducción
BTA08-600SWRG es una puerta sensible a nivel lógico TRIAC diseñado para aplicaciones de conmutación de CA y control de fase, como controles de velocidad del motor, controles de calentadores y otras aplicaciones de conmutación de potencia.
Características del producto y rendimiento
Puerta sensible a nivel lógico que facilita la interfaz directa para los microcontroladores
Calificación para el voltaje repetitivo de 600 V pico repetitivo fuera del estado
Capaz de manejar 8a rms continua corriente en el estado
Capacidad de corriente de sobretensión máxima repetitiva de 80A (50Hz) y 84a (60Hz)
El voltaje de activación de la puerta no excede 1.3V para un fácil activación
Corriente de activación de la puerta máxima de 10 mA
Corriente de retención de 15 mA máximo
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Configuración única para integración simple de circuitos
Diseñado para la conmutación de CA de propósito general
Ventajas de productos
La puerta sensible permite la interfaz directa con circuitos de nivel lógico que reduce los componentes del controlador adicional
La capacidad actual de alta sobretensión garantiza un rendimiento robusto en condiciones duras
Paquete simple a 220 para montaje sencillo
Voltaje de bloqueo alto adecuado para varias aplicaciones de voltaje de línea de CA
Parámetros técnicos clave
Voltaje - Estado apagado: 600 V
Actual - en estado (IT (rms)) (máximo): 8 a
Voltaje - gatillo de puerta (VGT) (máximo): 1.3 V
Current - No Rep. Surge 50, 60Hz (ITSM): 80a, 84a
Actual - gatillo de puerta (IGT) (máximo): 10 mA
Current - Hold (IH) (Máx): 15 mA
Rango de temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
Cumple con los estándares internacionales para la seguridad y el rendimiento
Fabricado por stmicroelectronics garantizando la confiabilidad y la calidad
Compatibilidad
A través de montaje de orificio compatible con PCB estándar
Paquete a 220-3 ampliamente aceptado en diseños de la industria
Áreas de aplicación
Controles de iluminación residencial e industrial
Controles de motor (unidades de velocidad variable de AC/DC)
Electrodomésticos
Herramientas eléctricas
Sistemas de calefacción y enfriamiento
Ciclo de vida del producto
Estado activo del producto que indica la producción actual con soporte en curso del fabricante
No se indicó la interrupción inmediata, los reemplazos o las actualizaciones
Varias razones clave para elegir este producto
Proporciona conmutación confiable para cargas resistivas e inductivas
Interfaz directa con los niveles de lógica de microcontrolador optimizar la complejidad del circuito
El calificación de la temperatura industrial garantiza el rendimiento en condiciones extremas
Fabricante de confianza con una reputación de dispositivos de semiconductores robustos
Bien adecuado para una amplia gama de aplicaciones debido a su capacidad de manipulación de alto voltaje y corriente
Disponible en un paquete ampliamente utilizado y familiar que facilita el proceso de diseño e integración
El estado activo del ciclo de vida del producto implica un continuo soporte y disponibilidad del fabricante
