CasaProductosProductos semiconductores discretosTransistores bipolares (BJT)-SingleBDW94CFP

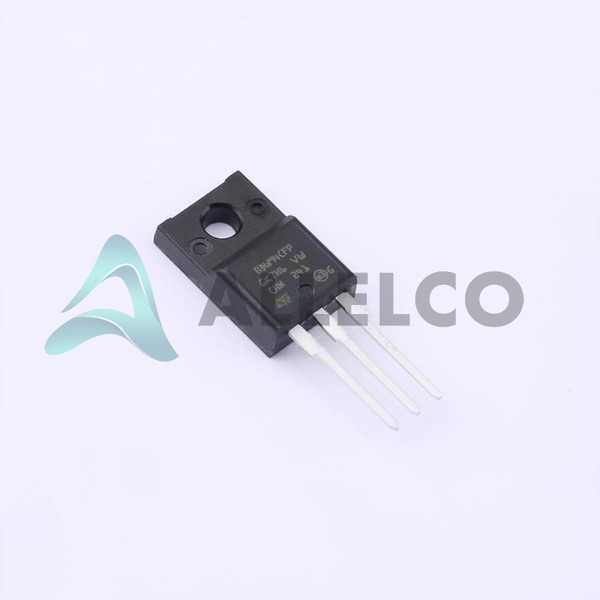

BDW94CFP Image
BDW94CFP Image - 1BDW94CFP Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

BDW94CFP - STMicroelectronics

Fabricante Número de pieza
BDW94CFP
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-BDW94CFP
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
TRANS PNP DARL 100V 12A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.BDW94CFP.pdf ...

Hojas de datos

BDW9(3,4)CFP.pdf

Ensamblaje de PCN/origen

IPG/14/8597 17/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 33890
  • Precio unitario: $2.234
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.234 $2.23
10+ $1.952 $19.52
30+ $1.783 $53.49
100+ $1.614 $161.40
500+ $1.534 $767.00
1000+ $1.499 $1,499.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas BDW94CFP
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - BDW94CFP con especificaciones similares a STMicroelectronics - BDW94CFP

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - Colector-emisor (máx) 100 V
VCE de saturación (Max) @ Ib, Ic 3V @ 100mA, 10A
Tipo de transistor PNP - Darlington
Paquete del dispositivo TO-220FP
Serie -
Potencia - Max 33 W
Paquete / Cubierta TO-220-3 Full Pack
Atributo del producto Valor del atributo
Paquete Tube
Temperatura de funcionamiento 150°C (TJ)
Tipo de montaje Through Hole
Frecuencia - Transición -
DC ganancia de corriente (HFE) (Min) @ Ic, Vce 750 @ 5A, 3V
Corriente - corte del colector (Max) 1mA
Corriente - colector (Ic) (Max) 12 A
Número de producto base BDW94

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

Bdw94cfp

Fabricante

Stmicroelectronics

Introducción

Este producto es un transistor PNP Darlington con alta ganancia de corriente y alto voltaje de descomposición, adecuado para su uso en amplificadores de potencia y aplicaciones de conmutación.

Características del producto y rendimiento

Alta ganancia de corriente: ganancia de corriente de DC (HFE) de al menos 750 a 5A y 3V

Voltaje de desglose alto: voltaje de descomposición del emisor colector de hasta 100V

Manejo de alta potencia: disipación de potencia máxima de 33W

Rango de temperatura de funcionamiento amplio: hasta 150 ° C temperatura de unión

Ventajas de productos

Excelente capacidad de manejo de potencia

Alta ganancia de corriente para conmutación y amplificación eficientes

Diseño robusto para operaciones confiables

Compacta al paquete de 220FP para una fácil integración

Parámetros técnicos clave

Voltaje de desglose del emisor de colector (máximo): 100V

Corriente del coleccionista (máximo): 12a

Corriente de corte de colección (máximo): 1 mA

Voltaje de saturación del emisor colector (máximo): 3V @ 100 mM, 10a

Temperatura de unión (máx): 150 ° C

Características de calidad y seguridad

ROHS3 Cumple con la seguridad ambiental

Montaje confiable en los agujeros

Compatibilidad

Este transistor es compatible con una amplia gama de circuitos electrónicos y aplicaciones que requieren un transistor PNP Darlington de alta potencia y alta ganancia.

Áreas de aplicación

Amplificadores de potencia

Impulso del motor

Suministros de alimentación de conmutación

Sistemas de control industrial

Ciclo de vida del producto

El BDW94CFP es un producto activo y ampliamente disponible de STMicroelectronics.No hay planes inmediatos para la interrupción, y las opciones de reemplazo o actualización están disponibles.

Razones clave para elegir este producto

Excelente manejo de potencia y alta ganancia de corriente para conmutación y amplificación eficientes

Diseño robusto y amplio rango de temperatura de funcionamiento para operaciones confiables en aplicaciones exigentes

Paquete compacto y compatible para una fácil integración en circuitos electrónicos

Cumplimiento de ROHS3 para la seguridad ambiental

Disponibilidad y soporte continuo de un fabricante de buena reputación, Stmicroelectronics

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics BDW94CFP

Atributo del producto BDW94CFTU BDW93CFP BDW94CF BDW94C
Número de pieza BDW94CFTU BDW93CFP BDW94CF BDW94C
Fabricante onsemi STMicroelectronics onsemi Fairchild Semiconductor
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
VCE de saturación (Max) @ Ib, Ic - - - -
DC ganancia de corriente (HFE) (Min) @ Ic, Vce - - - -
Potencia - Max - - - -
Serie - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - corte del colector (Max) - - - -
Tensión - Colector-emisor (máx) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tipo de transistor - - - -
Corriente - colector (Ic) (Max) - - - -
Frecuencia - Transición - - - -

BDW94CFP Hoja de datos PDF

Descargue las hojas de datos PDF BDW94CFP y la documentación STMicroelectronics para BDW94CFP - STMicroelectronics.

Hojas de datos
BDW9(3,4)CFP.pdf
Ensamblaje de PCN/origen
IPG/14/8597 17/Jul/2014.pdf
