CasaProductosCircuitos integrados (ICS)PMIC-Full, medio puente conductoresLCS705HG

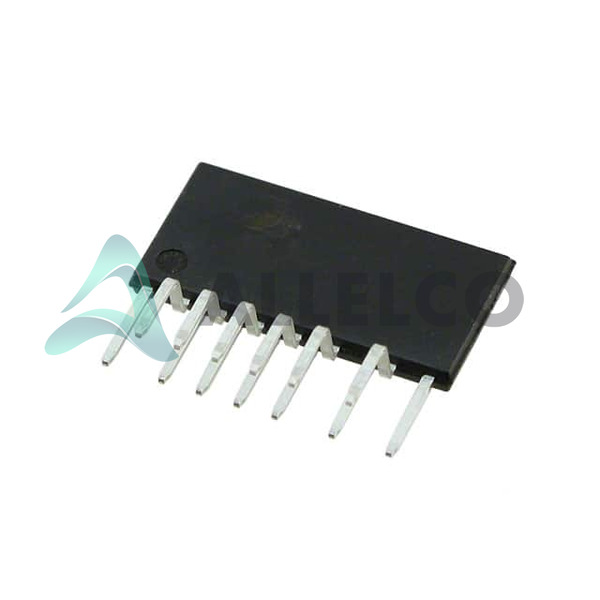

LCS705HG Image
LCS705HG Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

LCS705HG - Power Integrations

Fabricante Número de pieza
LCS705HG
Fabricante
Power Integrations
Allelco Número de pieza
32D-LCS705HG
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC HALF BRIDGE DRIVER ESIP16J
Embalaje
eSIP-16J
Ficha de datos
1.LCS705HG.pdf ...

Hojas de datos

LCS700-708.pdf

Diseño/especificación de PCN

Cylindrical Battery Holders.pdf

Ensamblaje de PCN/origen

2.73KHz.pdf
Estado RoHS
RoHS
Comparar
Nuestra certificación
Existencias disponibles: 8488
  • Precio unitario: $8.044
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $8.044 $8.04
10+ $7.738 $77.38
30+ $7.208 $216.24
100+ $6.746 $674.60
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas LCS705HG
Especificaciones técnicas, atributos, parámetros y partes de Power Integrations - LCS705HG con especificaciones similares a Power Integrations - LCS705HG

Atributo del producto Valor del atributo
Fabricante Power Integrations
Suministro de voltaje 11.4V ~ 15V
Tensión - Carga 11.4V ~ 15V
Tecnología Power MOSFET
Paquete del dispositivo eSIP-16J
Serie HiperLCS™
Rds On (Tipo) 400mOhm
Paquete / Cubierta 16-SSIP, 13 Leads, Exposed Pad, Formed Leads
Paquete Tube
Configuración de salida Half Bridge
Atributo del producto Valor del atributo
Temperatura de funcionamiento -40°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Tipo de carga Inductive
Interfaz On/Off
Caracteristicas Auto Restart, Slew Rate Controlled
Protección contra fallos Current Limiting, Over Temperature, Over Voltage, Short Circuit, UVLO
Corriente - Salida Pico 19.3A
Corriente - Salida / Canal -
Número de producto base LCS705
aplicaciones General Purpose

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS RoHS
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

LCS705HG

Fabricante

integraciones de poder

Introducción

El LCS705HG es un controlador de alto rendimiento y medio puente de integraciones de potencia diseñadas para aplicaciones de propósito general.Cuenta con una salida de alta corriente, mecanismos de protección incorporados y un paquete compacto a través de los agujeros.

Características del producto y rendimiento

Configuración de salida de medio puente

Corriente de salida máxima alta de 19.3a

Amplio rango de voltaje de suministro de 11.4V a 15V

Apoya las cargas inductivas

Tecnología de potencia MOSFET

Baja resistencia de 400mohm

Reiniciar automáticamente las funciones de control de la velocidad

Protección integral de fallas que incluye limitación de corriente, sobre-temperatura, sobrevoltaje, cortocircuito y UVLO

Ventajas de productos

Entrega de energía de alta eficiencia y alta eficiencia

Características de protección robusta para operaciones confiables

Paquete compacto a través de los agujeros para facilitar la integración

Razones clave para elegir este producto

Optimizado para aplicaciones de control industrial y de motor de propósito general

Rendimiento confiable con mecanismos de protección avanzados

Diseño de paquetes compacto y fácil de usar

Características de calidad y seguridad

Diseñado y fabricado con estándares de alta calidad

Características de protección robusta para operaciones seguras y confiables

Compatibilidad

El LCS705HG es un IC de medios puentes independiente que se puede utilizar en una variedad de aplicaciones de propósito general.

Áreas de aplicación

Control de motor industrial

Conversión de poder de propósito general

Conducción de carga inductiva

Ciclo de vida del producto

["El LCS705HG es un producto activo y actualmente está en producción". "No existen modelos directos equivalentes o alternativos disponibles de las integraciones de energía en este momento", "Para obtener más información o para discutir alternativas potenciales, comuníquese con las ventas de nuestro sitio web.equipo."]

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Power Integrations LCS705HG

Atributo del producto LCS708HG LCS701HG LCS705LG LCS702HG
Número de pieza LCS708HG LCS701HG LCS705LG LCS702HG
Fabricante Power Integrations Power Integrations Power Integrations Power Integrations
Protección contra fallos - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Configuración de salida - - - -
Interfaz - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de producto base - DAC34H84 MAX500 ADS62P42
Tensión - Carga - - - -
Corriente - Salida / Canal - - - -
Corriente - Salida Pico - - - -
Suministro de voltaje - - - -
Caracteristicas - - - Simultaneous Sampling
Tipo de montaje - Surface Mount Through Hole Surface Mount
aplicaciones - - - -
Rds On (Tipo) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tipo de carga - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Tecnología - - - -

LCS705HG Hoja de datos PDF
