Número de pieza del fabricante
MSFC110-16
Fabricante
Microsemi
Introducción

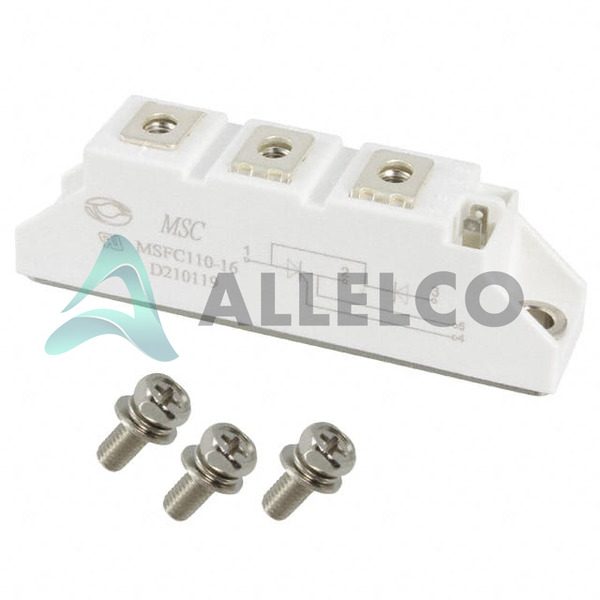

Microsemi MSFC110-16 es un módulo SCR/diodo de conexión en serie diseñado para capacidades de manejo de alto voltaje y corriente.
Características del producto y rendimiento
Estructura de conexión en serie que integra 1 scr y 1 diodo
Capaz de soportar voltajes fuera del estado de hasta 1.6 kV
Clasificado para una corriente en el estado (IT (AV)) máximo de 110 A
Voltaje de activación de la puerta (VGT) de hasta 3 V
Corriente de activación de la puerta (IGT) que no excede los 150 mA
Resistencia de corriente de aumento (ITSM) de 2250A @ 50Hz
Manteniendo la corriente (IH) máximo de 250 mA
Adecuado para temperaturas de funcionamiento que van desde -40 ° C a 125 ° C (TJ)
Instalación de montaje de tornillo para facilitar la instalación
Ventajas de productos
Capacidad actual de alta sobretensión que ofrece un rendimiento robusto en aplicaciones exigentes
La elección de materiales y diseño contribuye a un ciclo de vida de producto más largo.
Factor de forma de módulo compacto con SCR y diodo integrados para ahorrar espacio en diseños de circuitos
Parámetros técnicos clave
Voltaje - Estado apagado: 1.6 kV
Actual - en estado (it (av)) (max): 110 a
Voltaje - gatillo de puerta (VGT) (máximo): 3 V
Actual - gatillo de puerta (IGT) (máximo): 150 mA
Current - Hold (Ih) (Max): 250 mA
Temperatura de funcionamiento: -40 ° C ~ 125 ° C (TJ)
Características de calidad y seguridad
Construido de acuerdo con los estándares de la industria para garantizar una alta confiabilidad y seguridad en uso
La resistencia a la corriente de aumento permite el funcionamiento en entornos transitorios altos sin falla
Compatibilidad
Compatible con circuitos y aplicaciones que requieren un factor de forma de módulo de montaje de tornillo
Áreas de aplicación
Utilizado predominantemente en control de potencia y conmutación donde son necesarias calificaciones de corriente y voltaje altas
Ciclo de vida del producto
Obsoleto: este producto ya no se está fabricando
Las alternativas de reemplazo o actualización pueden estar disponibles y deben obtenerse del fabricante
Varias razones clave para elegir este producto
Descontinuado pero podría preferirse para mantener los sistemas existentes
Las capacidades de manejo de alto voltaje y corriente se adaptan a aplicaciones industriales difíciles
Incorpora tanto SCR como diodo en un módulo, reduciendo la complejidad de la instalación
Operable en un amplio rango de temperatura, lo que lo hace versátil para varios entornos
La alta capacidad de aumento asegura la durabilidad contra las grandes corrientes transitorias
Ideal para modernizar o reemplazar componentes en sistemas de control de potencia heredados
Diseño robusto para rendimiento sostenido en entornos industriales
