Número de pieza del fabricante

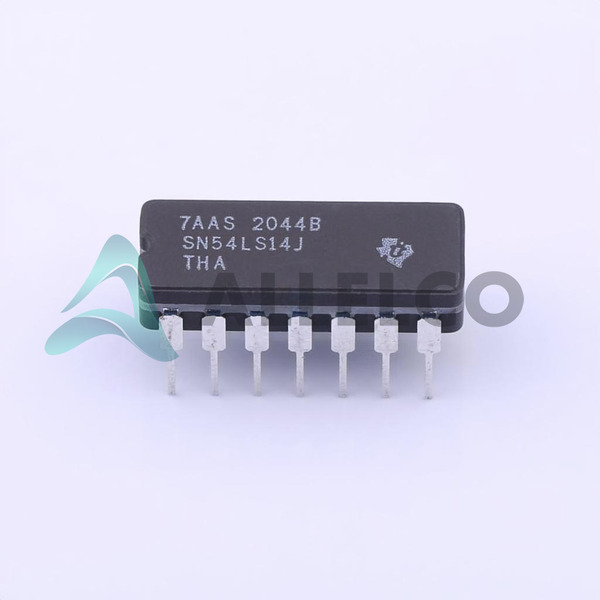

SN54LS14J
Fabricante
Instrumentos de Texas
Introducción
El SN54LS14J es un IC del inversor TTL Schmitt de alto rendimiento de los instrumentos de Texas.Cuenta con seis circuitos de inversor individuales en un solo paquete de inmersión de 14 pines.El diseño de disparo Schmitt proporciona una inmunidad de ruido mejorada, lo que lo hace adecuado para una amplia gama de aplicaciones lógicas digitales.
Características del producto y rendimiento
6 Circuitos de inversor de gatillo Schmitt individuales en un solo paquete
Opera con un voltaje de suministro de 4.5V a 5.5V
Consumo de corriente inactiva del máximo de 21 mA
Capacidad de corriente de salida de 400 μA (alto) y 4MA (bajo)
Niveles de umbral lógico de entrada de 1V (bajo) y 1.9V (alto)
Retraso de propagación máxima de 22ns a 5V con carga de 15pf
Rango de temperatura de funcionamiento amplio de -55 ° C a 125 ° C
Paquete de CDIP CDIP de 14 pines (0.300 ", 7.62 mm)
Ventajas de productos
Schmitt Trigger Design proporciona inmunidad de ruido mejorada
Lógica TTL de alto rendimiento para aplicaciones digitales confiables
Paquete compacto de 14 pines para un diseño de placa eficiente
Amplio rango de temperatura de funcionamiento para su uso en diversos entornos
Razones clave para elegir este producto
Diseño robusto de disparo de Schmitt para acondicionamiento de señal digital confiable
Rendimiento de alta velocidad con bajos retrasos de propagación
Voltaje de suministro amplio y rango de temperatura para aplicaciones versátiles
Paquete de inmersión compacto y eficiente de 14 pines para una fácil integración
Características de calidad y seguridad
Fabricado por la marca Trusted Texas Instruments
Diseñado y probado para cumplir con los rigurosos estándares de calidad
Construcción robusta y gestión térmica para operaciones confiables
Compatibilidad
El SN54LS14J es compatible con otras puertas e inversores lógicas de la serie 54LS, lo que permite una integración perfecta en varios diseños lógicos digitales.
Áreas de aplicación
Circuitos lógicos digitales
Acondicionamiento de señal y filtrado de ruido
Aplicaciones de interfaz y control
Circuitos de tiempo y generación de reloj
Ciclo de vida del producto
El SN54LS14J es un producto activo en producción de los instrumentos de Texas.No hay modelos equivalentes o alternativos directos disponibles en este momento.Para obtener la última información o asistencia del producto, comuníquese con el equipo de ventas de nuestro sitio web.
