Número de pieza del fabricante

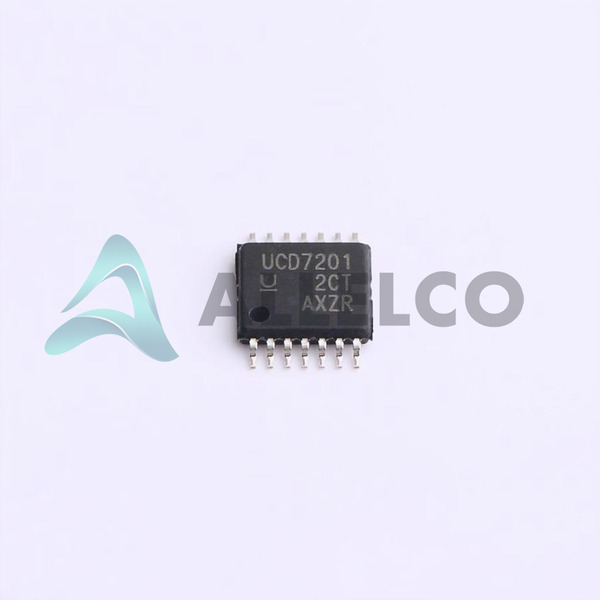

UCD7201PWPR
Fabricante
Instrumentos de Texas
Introducción
UCD7201PWPR es un controlador de puerta de lado bajo diseñado para conducir a alta velocidad de MOSFET de canales N.
Características del producto y rendimiento
Admite una operación independiente de doble canal
Capaz de conducir puertas MOSFET de canales N
Capacidad de la fuente máxima de 4A y la corriente de sumidero
Tiempos rápidos y de caída de 10ns típicos
Carga de bloqueo de bajo voltaje integrado (UVLO)
Rango de voltaje de suministro robusto de 4.25V a 15V
Umbral de entrada lógica bajo para un fácil control
Compatible con varios niveles de voltaje lógico
Diseñado para la tecnología de montaje en superficie (SMT)
Apagado térmico para protección contra la temperatura
Ventajas de productos
Gestión de energía de alta eficiencia
Densidad de potencia mejorada
Mejor confiabilidad del sistema
Bajo consumo de energía
Paquete de 14 powertssop de ahorro de espacio
Parámetros técnicos clave
Número de conductores: 2
Configuración impulsada: lado bajo
Tipo de canal: independiente
Tipo de puerta: N-canal MOSFET
Voltaje - Suministro: 4.25V ~ 15V
Voltaje lógico - VIL, VIH: 1.16V, 2.08V
Current - Salida máxima (fuente, fregadero): 4a, 4a
Tipo de entrada: no inversión
Tiempo de aumento / caída (typ): 10ns, 10ns
Temperatura de funcionamiento: -40 ° C ~ 105 ° C
Características de calidad y seguridad
Bloqueo integrado de bajo voltaje (UVLO)
Protección de apagado térmico
Protección contra sobrecorriente
Emi e inmunidad de ruido
Compatibilidad
Compatible con el poder del canal N MOSFET
Áreas de aplicación
Suministros de alimentación de conmutación
Circuitos de control del motor
Convertidores de potencia
Sistemas de gestión de energía de alta eficiencia
Controladores de velocidad electrónica (ESC)
Ciclo de vida del producto
Estado activo, que no se acerca a la interrupción
Los reemplazos o actualizaciones pueden estar disponibles
Razones para elegir este producto
Rendimiento de conmutación superior
Bajo retraso de propagación para aplicaciones de alta frecuencia
La operación de doble canal reduce el recuento de componentes
Alta integración para el diseño de PCB simplificado
Rendimiento térmico mejorado con el paquete Power TSSOP
Fabricante de confianza con soporte y calidad líder en la industria
Ideal para aplicaciones compactas y densas de energía
