CasaProductosAisladoresAisladores-conductores de la puertaUCC5320SCDR

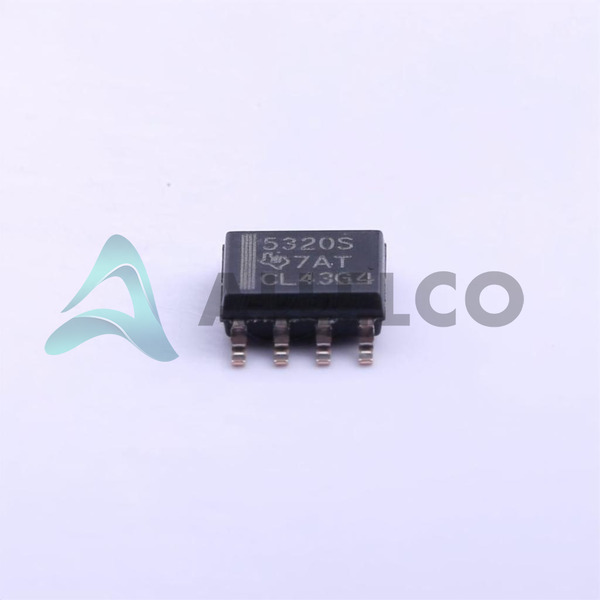

UCC5320SCDR Image
UCC5320SCDR Image - 1UCC5320SCDR Image - 2UCC5320SCDR Image - 3
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

UCC5320SCDR - Texas Instruments

Fabricante Número de pieza
UCC5320SCDR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-UCC5320SCDR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DGTL ISO 3KV 1CH GATE DRVR 8SOIC
Embalaje
8-SOIC
Ficha de datos
1.UCC5320SCDR.pdf ...

Ensamblaje de PCN/origen

Mult Dev Material Chg 8/Jul/2021.pdf

Diseño/especificación de PCN

UCC5310/UCC5320/UCC5350/UCC5390 08/Jan/2019.pdf

Hoja de datos HTML

UCC53x0 Datasheet.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 29830
  • Precio unitario: $2.282
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.282 $2.28
10+ $1.99 $19.90
30+ $1.816 $54.48
100+ $1.641 $164.10
500+ $1.559 $779.50
1000+ $1.523 $1,523.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas UCC5320SCDR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - UCC5320SCDR con especificaciones similares a Texas Instruments - UCC5320SCDR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - suministro de salida 13.2V ~ 33V
Voltaje - Aislamiento 3000Vrms
Voltaje hacia delante (Vf) (típico) -
Tecnología Capacitive Coupling
Paquete del dispositivo 8-SOIC
Serie -
Tiempo de subida / bajada (típico) 12ns, 10ns
Ancho de pulso Distorsión (máx.) 20ns
Retardo de propagación tpLH / tpHL (Max) 72ns, 75ns
Atributo del producto Valor del atributo
Paquete / Cubierta 8-SOIC (0.154", 3.90mm Width)
Paquete Tape & Reel (TR)
Temperatura de funcionamiento -40°C ~ 125°C
número de canales 1
Tipo de montaje Surface Mount
Corriente - Salida Pico 4.3A
Actual - salida alta, bajo 2.4A, 2.2A
Inmunidad transitoria en modo común (Min) 100kV/µs
Número de producto base UCC5320
Agencia de aprobación CQC, CSA, UR, VDE

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

UCC5320SCDR

Fabricante

Instrumentos de Texas

Introducción

El UCC5320SCDR es un IC de controlador de compuerta de un solo canal de alta velocidad que proporciona aislamiento entre los circuitos de control y los dispositivos de conmutación de alimentación.

Características del producto y rendimiento

Controlador de puerta aislado de 1 canal

Operación de alta velocidad con tiempo de aumento de 12ns y 10ns de caída

Amplio rango de voltaje de funcionamiento de 13.2V a 33V

Capacidad de corriente de salida alta hasta 4.3A Pico

Bajo retraso de propagación de 72NS (máximo) para conmutación de alta velocidad

Excelente inmunidad transitoria en modo común de 100kV/s

Ventajas del producto

Paquete compacto 8-Soic para diseño de espacio-eficiente

Voltaje de aislamiento robusto de 3000 VRMS

Adecuado para un amplio rango de temperatura de -40 ° C a 125 ° C

ROHS3 Cumple con el cumplimiento ambiental

Parámetros técnicos clave

Voltaje de funcionamiento: 13.2V a 33V

Corriente de salida: 2.4A High, 2.2A Low, Pico 4.3A

Retraso de propagación: 72NS (máximo) para TPLH, 75NS (máximo) para TPHL

Rise/caída del tiempo: 12ns, 10ns

Inmunidad transitoria en modo común: 100kV/s (min)

Características de calidad y seguridad

Aprobado por los estándares CQC, CSA, UR y VDE

Distorsión de ancho de pulso limitada a 20ns (máximo)

Compatibilidad

Adecuado para una amplia gama de aplicaciones de conmutación de alimentación, como unidades de motor, fuentes de alimentación y sistemas de automatización industrial.

Áreas de aplicación

Controlador de puerta para dispositivos de conmutación de encendido MOSFET e IGBT

Sistemas de automatización y control industrial

Conversión de energía y aplicaciones de control de motor

Ciclo de vida del producto

El UCC5320SCDR es un producto activo, y no hay planes para la interrupción.Las opciones de reemplazo o actualización están disponibles en la cartera de productos actual de Texas Instruments.

Razones clave para elegir este producto

Conductor de puerta de alta velocidad y alta corriente con excelente rendimiento de aislamiento

Paquete de 8-Soic compacto y eficiente en el espacio

Voltaje de funcionamiento amplio y rango de temperatura

Certificaciones robustas de seguridad y calidad

Adecuado para una amplia gama de aplicaciones de conmutación de encendido

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments UCC5320SCDR

Atributo del producto UCC5320SCDWVR UCC5320SCDWV UCC5320SCD UCC5350MCDR
Número de pieza UCC5320SCDWVR UCC5320SCDWV UCC5320SCD UCC5350MCDR
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Ancho de pulso Distorsión (máx.) - - - -
Corriente - Salida Pico - - - -
Inmunidad transitoria en modo común (Min) - - - -
Tiempo de subida / bajada (típico) - - - -
Serie - - - -
Actual - salida alta, bajo - - - -
número de canales - - - -
Voltaje - suministro de salida - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tecnología - - - -
Voltaje - Aislamiento - - - -
Retardo de propagación tpLH / tpHL (Max) - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Voltaje hacia delante (Vf) (típico) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Agencia de aprobación - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
