Número de pieza del fabricante

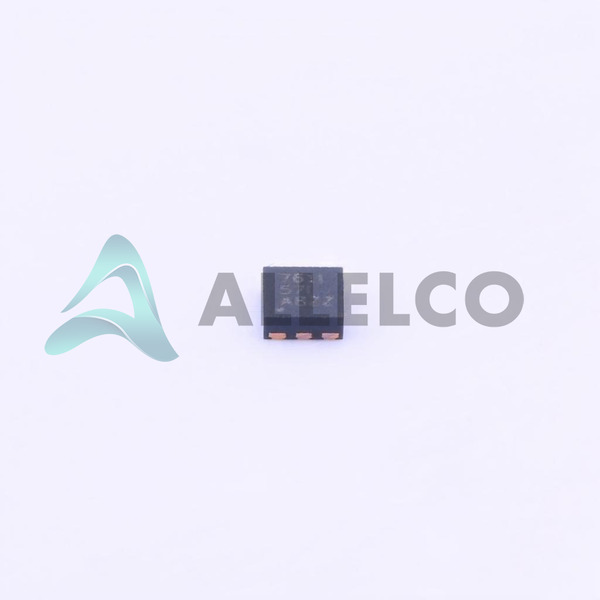

Ucc27611drvt
Fabricante
Instrumentos de Texas
Introducción
El UCC27611DRVT es un controlador de compuerta de lado bajo diseñado para conducir los interruptores de alimentación MOSFET del canal N.
Características del producto y rendimiento
Configuración del controlador de un solo canal
Admite conducción de puerta MOSFET de canal N
El voltaje de suministro rango de 4V a 18V
Umbrales de entrada lógica de 1.3V (VIL) y 1.85V (VIH)
Fuente de corriente de salida máxima de 4a y sumidero de 6a
Tiempos rápidos de aumento y caída de 5ns típicos
El amplio rango de temperatura de funcionamiento de -40 ° C a 140 ° C
Tecnología de montaje en superficie en un paquete de almohadilla expuesta de 6 wdfn
Ventajas de productos
Corriente de salida máxima alta para conducir de puerta efectiva
La velocidad de conmutación rápida reduce las pérdidas de transición
Rango de lógica de entrada amplia compatible con varios IC de control
Operación de alta temperatura adecuada para entornos exigentes
Parámetros técnicos clave
Configuración impulsada: lado bajo
Tipo de canal: único
Número de conductores: 1
Voltaje - Suministro: 4V ~ 18V
Voltaje lógico - VIL, VIH: 1.3V, 1.85V
Current - Salida máxima (fuente, sumidero): 4a, 6a
Tiempo de aumento / caída (tipos): 5ns
Temperatura de funcionamiento: -40 ° C ~ 140 ° C (TJ)
Características de calidad y seguridad
Diseñado para una operación robusta a temperaturas extendidas
Paquete de montaje en superficie para soldadura confiable en PCB
Compatibilidad
Adecuado para conducir MOSFET de canales N en varias aplicaciones
Compatible con una amplia gama de voltajes de la fuente de alimentación
Áreas de aplicación
Suministros de alimentación del modo de conmutación (SMPS)
Convertidores DC/DC
Circuitos de control del motor
Inversores de poder
Sistemas de control electrónico
Ciclo de vida del producto
Estado del producto activo
Regularmente almacenado, no cerca de la interrupción
Los reemplazos o actualizaciones deben estar disponibles si es necesario
Varias razones clave para elegir este producto
Capacidad de conducción de lado bajo altamente eficiente
Compatibilidad de voltaje de suministro versátil para varios sistemas
Optimizado para aplicaciones de conmutación rápida con tiempos de baja altura/caída
Operación robusta en un amplio rango de temperatura
Paquete compacto de 6 wdfn ideal para aplicaciones con restricciones espaciales
Producido por Texas Instruments, líder en soluciones de semiconductores
