Número de pieza del fabricante

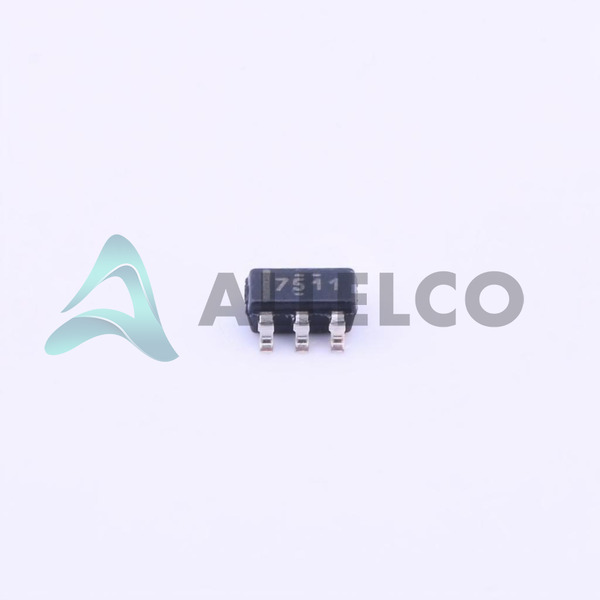

Ucc27511dbvt
Fabricante
Instrumentos de Texas
Introducción
El UCC27511DBVT de Texas Instruments es un controlador de puerta especializado diseñado para aplicaciones de administración de energía, particularmente para impulsar IGBT y MOSFET de canales N.
Características del producto y rendimiento
Configuración impulsada: lado bajo
Conductor de un solo canal por simplicidad y eficiencia
Compatible con los tipos de puerta MOSFET IGBT y N-Channel
El voltaje de suministro amplio rango de 4.5V a 18V
Niveles de voltaje lógico flexible (VIL, VIH): 1V, 2.4V
Capacidad de corriente de salida máxima alta: fuente 4A, sumidero 8A
Tiempos rápidos de aumento y caída: típicamente 8ns y 7ns respectivamente
Admite señales de entrada inversa y no inversión
Funciona en un amplio rango de temperatura: -40 ° C a 140 ° C
Ventajas de productos
La alta capacidad de conducción garantiza un cambio eficiente de MOSFET conectados o IGBTS
Las velocidades de conmutación rápidas contribuyen a un mejor rendimiento general del sistema
La entrada dual admite estrategias de control flexibles
Los rangos de voltaje y temperatura de operación amplios mejoran la confiabilidad del sistema
Parámetros técnicos clave
Tipo de canal: único
Suministro de voltaje: 4.5V ~ 18V
Voltaje lógico VIL, VIH: 1V, 2.4V
Salida máxima actual (fuente, fregadero): 4a, 8a
Tiempo de aumento / caída (typ): 8ns, 7ns
Temperatura de funcionamiento: -40 ° C ~ 140 ° C (TJ)
Características de calidad y seguridad
Construcción robusta para una mayor durabilidad
Mecanismos de protección térmica incorporadas
Confiabilidad probada en todo el rango de temperatura especificado
Compatibilidad
Adecuado para conducir dispositivos IGBT y N-canal MOSFET
Compatible con una variedad de IC de control digital a través de niveles de lógica de entrada flexible
Áreas de aplicación
Convertidores e inversores
Circuitos de control del motor
Sistemas de energía renovable
Unidades de suministro de energía de alta eficiencia
Ciclo de vida del producto
Estado: Activo
Actualmente no está cerca de la interrupción
Soporte continuo y disponibilidad de reemplazos/actualizaciones
Varias razones clave para elegir este producto
Alto rendimiento combinado con la fiabilidad de Texas Instruments
Amplia compatibilidad con varios tipos de puerta y IC de control
Corriente de salida máxima alta para conmutación eficiente
Tiempos de conmutación rápidos para aplicaciones de alta velocidad
Admite una amplia gama de aplicaciones de gestión de energía
Calidad comprobada con características de protección robustas por seguridad
El ciclo de vida activo del producto garantiza la disponibilidad y el soporte a largo plazo
