Número de pieza del fabricante
UCC27211DPRR
Fabricante
Instrumentos de Texas
Introducción

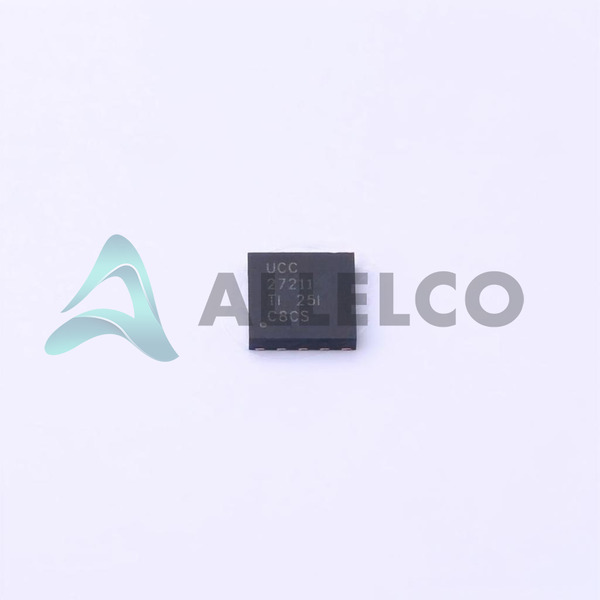

El UCC27211DPRR, un controlador de puerta de alto rendimiento diseñado para aplicaciones de conmutación de alta velocidad.
Características del producto y rendimiento
Admite configuraciones de medio puente con canales independientes.
Capaz de conducir MOSFET de canales N.
El voltaje de suministro varía de 8V a 17V.
Cuenta con el tipo de entrada no inversa.
Ofrece corrientes de salida máxima de 4A para abastecimiento y hundimiento.
Asegura tiempos rápidos de aumento y caída de 7.2ns y 5.5ns, respectivamente.
Puede manejar un voltaje lateral alto de hasta 120 V (bootstrap).
Funciona a través de un amplio rango de temperatura de -40 ° C a 140 ° C (TJ).
Ventajas de productos
La alta capacidad de corriente del dispositivo y el rendimiento de conmutación rápida son ideales para una conversión de potencia eficiente.
Su capacidad para operar en una amplia gama de voltaje y temperatura aumenta la robustez del sistema.
El paquete compacto de PAD expuesto de 10 WDFN simplifica el diseño de la placa y ahorra espacio.
Parámetros técnicos clave
Número de conductores: 2
Tipo de puerta: N-canal MOSFET
Suministro de voltaje: 8V ~ 17V
Voltaje lógico VIL, VIH: 1.3V, 2.7V
Salida máxima actual: 4a, 4a
Voltaje lateral alto Máx: 120 V
Tiempo de aumento / caída: 7.2ns, 5.5ns
Características de calidad y seguridad
El UCC27211DPRR está diseñado para la confiabilidad y la durabilidad, cumpliendo con los rigurosos estándares de calidad de Texas Instruments.
Compatibilidad
Compatible con una amplia gama de MOSFET de canales N y adecuado para varias aplicaciones basadas en el puente medio.
Áreas de aplicación
Ideal para su uso en fuentes de alimentación, convertidores DC/DC, unidades de motor y otras aplicaciones de administración de energía que requieren conmutación eficiente de alta velocidad.
Ciclo de vida del producto
Actualmente activo sin indicios de interrupción por la interrupción, asegurando la disponibilidad y el soporte a largo plazo.
Varias razones clave para elegir este producto
La reputación de la fiabilidad y la innovación de Texas Instruments garantiza la calidad del producto.
La capacidad de conmutación de alta velocidad mejora la eficiencia de la energía.
El rendimiento robusto del dispositivo en una amplia gama de condiciones de funcionamiento mejora la confiabilidad del sistema.
Su embalaje compacto permite soluciones de diseño flexibles y con eficiencia espacial.
La disponibilidad como producto activo garantiza el soporte continuo y la continuidad del suministro.
