Número de pieza del fabricante

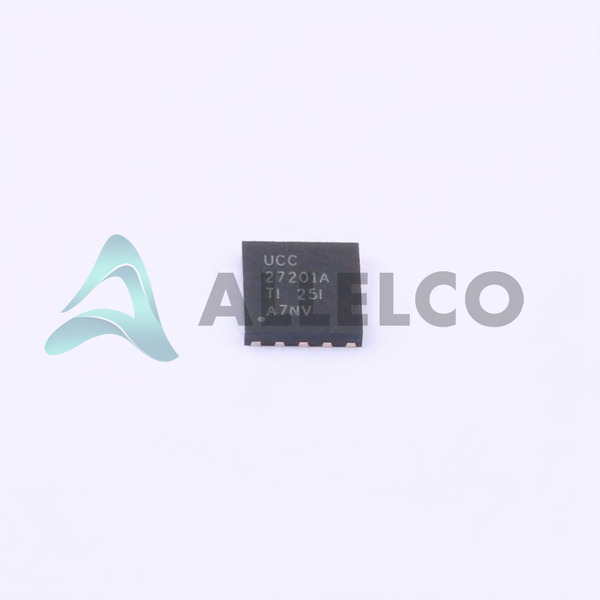

Ucc27201adprr
Fabricante
Instrumentos de Texas
Introducción
Conductor de la puerta de administración de energía de alto rendimiento para aplicaciones de medio puente.
Características del producto y rendimiento
Unidades de compuertas MOSFET de canales N de manera eficiente
Canal de doble canal independiente para configuraciones flexibles
Tiempos rápidos de aumento y caída para el cambio: 8ns/7ns
Capacidad de voltaje de arranque alta de hasta 120 V
Diseñado para una operación de alta temperatura de hasta 140 ° C
La entrada no inversa mejora la simplicidad del diseño
Ventajas de productos
Proporciona señales de unidad robustas para MOSFETS
Aumenta la eficiencia del sistema con tiempos de conmutación rápidos
Admite conducción de lado alto y bajo
Reduce el estrés térmico con la operación de alta temperatura
Mejora la confiabilidad con retrasos de propagación rápidos
Parámetros técnicos clave
Número de conductores: 2
Rango de voltaje de suministro: 8V a 17V
Voltajes de umbral lógico: VIL 0.8V, VIH 2.5V
Corriente de salida máxima (fuente, sumidero): 3a cada uno
Voltaje de arranque (lado alto): hasta 120V
Rango de temperatura: -40 ° C a 140 ° C
Características de calidad y seguridad
Construido para la estabilidad y rendimiento de alta temperatura
Cumple con las regulaciones estándar de seguridad y calidad de su categoría
Compatibilidad
Aplicable para la conducción de la puerta MOSFET del canal N
Áreas de aplicación
Suministros de alimentación del modo de conmutación (SMPS)
Controladores de motores
Convertidores DC-DC
Inversores de poder
Inversores de vehículos electrónicos (EV)
Ciclo de vida del producto
Estado activo del producto sin indicación de interrupción
Disponibilidad de reemplazos o actualizaciones en la dinámica de requisitos de mercado
Varias razones clave para elegir este producto
Manejo de potencia eficiente para configuraciones de medio puente
Admite una operación de alta frecuencia con un retraso mínimo
Optimizado para entornos de alta temperatura que garantiza la confiabilidad
Adecuado para una amplia gama de aplicaciones de energía
Construido por un fabricante de buena reputación conocido por calidad y rendimiento
Adaptabilidad con varios niveles de potencia y requisitos de voltaje
Características integradas que reducen los recuentos de componentes externos y la complejidad del diseño
Disponibilidad a largo plazo y soporte de productos de Texas Instruments
