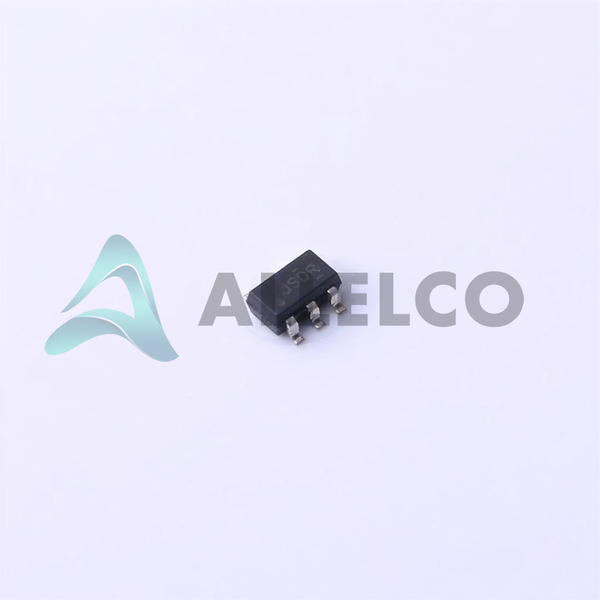

Número de pieza del fabricante
TS5A4597DBVR
Fabricante
Instrumentos de Texas
Introducción
Interruptor analógico SPST de un solo canal diseñado para múltiples aplicaciones
Características del producto y rendimiento
Interruptor normalmente cerrado de tiros individuales
Resistencia en el estado máximo de 8Ω
Operativo con voltaje de suministro único que varía de 2 V a 5.5V
Los tiempos de conmutación (ton, toff) máximos son 17ns y 14ns respectivamente
Ancho de banda alto de -3dB de 450MHz para admitir la conmutación de señal rápida
La inyección de carga baja de 2pc minimiza la distorsión de la señal
Capacitancia de canal baja de 6.5pf para el estado fuera del estado
Corriente de fuga ultra baja del máximo de 500P en el estado fuera del estado
Rango de temperatura operativa entre -40 ° C y 85 ° C
Ventajas de productos
Optimizado para la operación de bajo voltaje mejora la duración de la batería en aplicaciones portátiles
Conjunto de señal de alta velocidad de ancho de banda
La resistencia muy baja en el estado reduce las pérdidas de señal
El paquete compacto SOT-23-5 guarda espacio para PCB
Parámetros técnicos clave
Circuito de interruptor: SPST - NC
Circuito multiplexor/demultiplexor: 1: 1
Número de circuitos: 1
Voltaje - Suministro, Single (V+): 2V ~ 5.5V
Tiempo de cambio (ton, toff) (máximo): 17ns/14ns
-3db ancho de banda: 450MHz
Inyección de carga: 2pc
Capacitancia del canal (CS (OFF), CD (OFF)): 6.5pf
Corriente - fugas (es (apagado)) (máximo): 500pa
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Tipo de montaje: soporte de superficie
Paquete / Caso: SC-74A, SOT-753
Paquete de dispositivo de proveedor: SOT-23-5
Número de producto base: TS5A4597
Características de calidad y seguridad
Diseñado para cumplir con los estrictos estándares de calidad de la industria para operaciones robustas y confiables.
Compatibilidad
Compatible con una amplia gama de voltajes de suministro y tipos de señales, fácil de integrar en varios diseños de circuitos
Áreas de aplicación
Telecomunicaciones, sistemas de adquisición de datos, equipos de prueba, electrónica de consumo, dispositivos portátiles
Ciclo de vida del producto
Estado activo del producto, con la continuidad del suministro típicamente garantizada;No hay indicios de interrupción cercana
Varias razones clave para elegir este producto
Alto rendimiento con capacidades de conmutación rápida para aplicaciones de alta velocidad
Integridad de la señal mejorada debido a una baja inyección de carga y resistencia en el estado
Amplia aplicabilidad debido al amplio rango de voltaje de funcionamiento y la tolerancia a la temperatura
Huella compacta para diseños con restricciones espaciales
Una elección confiable con la reputación de Texas Instruments para productos semiconductores de alta calidad
