Número de pieza del fabricante

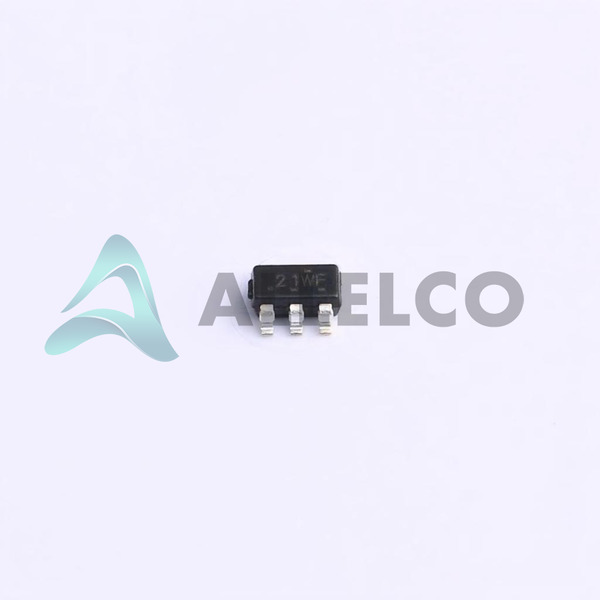

TPS7A0330PDBVR
Fabricante
Instrumentos de Texas
Introducción
Regulador de voltaje lineal de baja descarga (LDO) para aplicaciones de administración de energía.
Características del producto y rendimiento
Regulador de voltaje de salida fijo
Configuración de un solo regulador
Bajo voltaje de abandono de 0.36V a una carga de 200 mA
Capacidad de corriente de salida de 200MA
Corriente inactiva de 300 na para eficiencia energética
Relación de rechazo de la fuente de alimentación (PSRR) de 55dB a 1 kHz
Las características de control incluyen la función de habilitación
Protección contra las condiciones sobrecorrientes y de sobretemperatura
Característica de bloqueo de bajo voltaje (UVLO) para la estabilidad del sistema
El amplio rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Ventajas de productos
Corriente inactiva ultra baja adecuada para aplicaciones con batería
PSRR alto para circuitos sensibles al ruido
Las características de protección robusta mejoran la confiabilidad del sistema
El tamaño del paquete pequeño permite diseños compactos de PCB
Ayudas de voltaje de baja abandonos para mantener la regulación bajo cargas variables
Parámetros técnicos clave
Voltaje de entrada máximo: 6V
Voltaje de salida mínimo/fijo: 3V
Voltaje de abandono: 0.36V @ 200MA Carga
Capacidad de corriente de salida: 200MA
Corriente inactiva: 300 na
Relación de rechazo de la fuente de alimentación: 55dB (1kHz)
Características de calidad y seguridad
Protección contra sobrecorriente
Protección de sobretemperatura
Bloqueo de bajo voltaje (Uvlo)
Compatibilidad
Compatible con la tecnología de montaje en superficie para la integración de PCB
SC-74A, paquete SOT-753 compatible con huellas SOT-23-5 estándar
Áreas de aplicación
Dispositivos operados por batería
Electrónica de consumo
Dispositivos de Internet de las cosas (IoT)
Dispositivos médicos portátiles
Controles industriales
Ciclo de vida del producto
Estado: Activo
No se informa como una interrupción cercana
La disponibilidad de reemplazos o actualizaciones debe verificarse con el fabricante
Varias razones clave para elegir este producto
El consumo de energía ultra bajo mejora la duración de la batería en dispositivos portátiles
PSRR alto para operación estable en entornos ruidosos
Rango de temperatura duradero que garantiza la confiabilidad en condiciones extremas
Factor de forma pequeña para diseños miniaturizados
Características de protección integrales garantizar la protección del sistema a largo plazo
