Número de pieza del fabricante

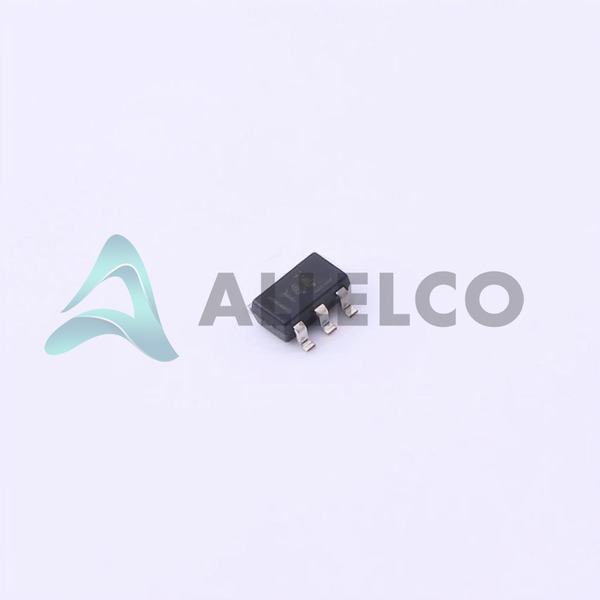

TPS73615DBVR
Fabricante
Instrumentos de Texas
Introducción
El TPS73615DBVR es un regulador de voltaje lineal de baja abandono (LDO) diseñado para proporcionar una salida fija de 1.5V con una salida de corriente máxima de 400 mA.
Características del producto y rendimiento
Configuración de salida positiva
Tipo de salida fijo
Regulador único
Voltaje de entrada máximo de 5.5V
Voltaje de abandono bajo de 0.2V a una carga de 400 mA
Salida actual de 400 mA
Corriente inactiva de 550 µA
Suministro de corriente máxima de 1 mA
La relación de rechazo de la fuente de alimentación (PSRR) varía de 58dB a 37dB en 100Hz a 10 kHz
Las características de control incluyen la función de habilitación
Características de protección contra la actualidad sobre la corriente, la temperatura y la polaridad inversa
Opera dentro del rango de temperatura de -40 ° C a 125 ° C
Embalaje de montaje en la superficie
Ventajas de productos
Alta eficiencia con baja corriente inactiva
Las características de protección robusta mejoran la fiabilidad y la seguridad del dispositivo
Amplio rango de temperatura de funcionamiento adecuado para diversas condiciones ambientales
Parámetros técnicos clave
Voltaje - Entrada (máximo): 5.5V
Voltaje - salida (min/fijo): 1.5V
Abandono de voltaje (máximo): 0.2V @ 400mA
Corriente - salida: 400 mA
PSRR: 58DB ~ 37DB (100Hz ~ 10kHz)
Características de calidad y seguridad
Sobre protección actual
Protección de la temperatura sobre
Protección de polaridad inversa
Compatibilidad
Empaquetado en un SOT-23-5 estándar, adecuado para configuraciones típicas de montaje en superficie
Áreas de aplicación
Electrónica de consumo
Telecomunicaciones
Dispositivos informáticos
Equipo portátil con batería
Ciclo de vida del producto
Estado activo del producto con disponibilidad confiable
No hay interrupción a corto plazo, asegurando así la disponibilidad para futuras aplicaciones
Varias razones clave para elegir este producto
La alta eficiencia y la caída de bajo voltaje son ideales para aplicaciones con batería
Las características de protección extensas garantizan la confiabilidad a largo plazo en diversas condiciones de estrés
La corriente inactiva baja permite el ahorro de energía en aplicaciones
Adecuado para una amplia gama de aplicaciones industriales y de consumo debido a su sólido rango de temperatura de funcionamiento
El embalaje estándar y la compatibilidad aseguran una fácil integración en los diseños
