Número de pieza del fabricante

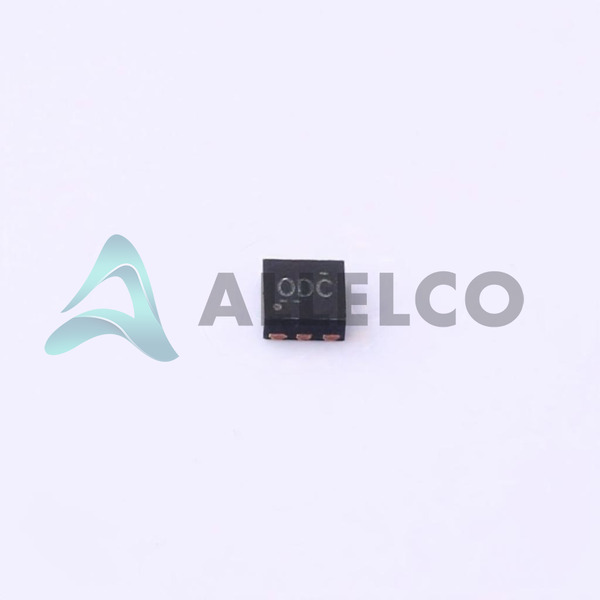

TPS720105DRVR
Fabricante
Instrumentos de Texas
Introducción
El TPS720105DRVR es un regulador de voltaje lineal y bajo que abandona (LDO) diseñado para aplicaciones sensibles a la potencia, proporcionando una salida estable con bajo voltaje de abandono y alta relación de rechazo de la fuente de alimentación.
Características del producto y rendimiento
Voltaje de salida fijo de 1.05V
Voltaje de abandono bajo de 0.2V a una carga de 350 mA
Corriente de salida de hasta 350 mA
Relación de rechazo de la fuente de alimentación (PSRR) de 85dB a 50dB en 10Hz a 1MHz
Baja corriente de inicio de 38 µA
Corriente de suministro máxima de 80 µA
Establo con condensadores de cerámica de bajo ESR
Alto rendimiento térmico con -40 ° C a 125 ° C Rango de temperatura de funcionamiento
Ventajas de productos
Alta eficiencia para dispositivos con batería
Minimiza la pérdida de energía y la generación de calor
Adecuado para aplicaciones sensibles al ruido debido a un alto PSRR
Duración de la batería extendida debido a la corriente de inquilina baja
Parámetros técnicos clave
Voltaje de entrada (máximo): 4.5V
Voltaje de salida (min/fijo): 1.05V
Voltaje de abandono (máximo): 0.2V @ 350MA
Corriente de salida: 350MA
Corriente inactiva (IQ): 38 µA
Corriente de suministro (máximo): 80 µA
PSRR: 85dB ~ 50dB (10Hz ~ 1MHz)
Características de calidad y seguridad
Sobre protección actual
Protección de la temperatura sobre
Bloqueo de bajo voltaje (Uvlo)
Compatibilidad
Compatible con la tecnología de montaje en superficie
Paquete / Caso: Pad expuesta de 6 wdfn
Paquete del dispositivo de proveedor: 6-wson (2x2)
Áreas de aplicación
Teléfonos móviles
Sistemas de comunicación inalámbrica
Dispositivos portátiles y con batería
Deseables inteligentes
Ciclo de vida del producto
Estado: Activo
No se acerca a la interrupción, con soporte y disponibilidad continuos
Varias razones clave para elegir este producto
Garantiza una operación estable en una amplia gama de aplicaciones y condiciones
El alto PSRR reduce el ruido de la fuente de alimentación para circuitos sensibles
La función de baja deserción mantiene la regulación con una diferencia mínima entre la entrada y el voltaje de salida
Alta fiabilidad y características de seguridad proteger el circuito
Diseño compacto y eficiente adecuado para electrónica portátil moderna
