Número de pieza del fabricante

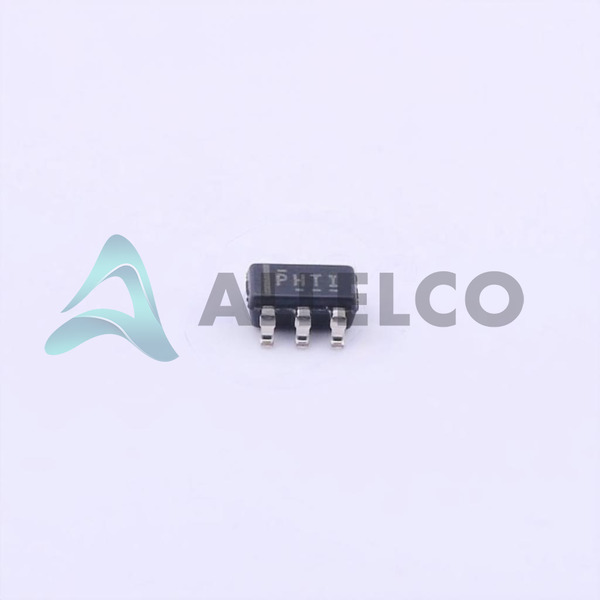

TPS62205DBVR
Fabricante
Instrumentos de Texas
Introducción
El Regulador de conmutación DC-DC TPS62205DBVR de Texas es un regulador de conmutación DC-DC reducido (Buck) diseñado para la administración de energía, específicamente ideal para aplicaciones que requieren una salida fija de un voltaje de entrada más alto.
Características del producto y rendimiento
Regulador de dólar reducido
Configuración de salida fija
Funciona con un rango de voltaje de entrada de 2.5V a 6V
Proporciona un voltaje de salida fijo de 2.5V
Admite una corriente de salida de hasta 300 mA
La frecuencia de conmutación es 1 mHz
Incorpora un rectificador sincrónico para mejorar la eficiencia
Adecuado para la tecnología de montaje en superficie (SMT)
La temperatura de funcionamiento varía de -40 ° C a 85 ° C
Ventajas de productos
Alta eficiencia debido a la rectificación sincrónica
Tamaño compacto facilitado por SC-74A, paquete SOT-753
Adecuado para dispositivos con batería debido a la baja capacidad de voltaje de entrada
La frecuencia de conmutación rápida permite pequeños componentes externos
Parámetros técnicos clave
Entrada de voltaje (min): 2.5V
Entrada de voltaje (máximo): 6V
Salida de voltaje (min/fijo): 2.5V
Salida actual: 300 mA
Cambio de frecuencia: 1MHz
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Características de calidad y seguridad
La operación estable en todo el rango de temperatura especificado garantiza la confiabilidad
Mecanismos de protección térmicos y en exceso de corriente incorporados
Compatibilidad
Compatible con varias tecnologías de batería debido a su rango de entrada de 2.5V a 6V
Huella de paquete adecuada para diseños de PCB de alta densidad
Áreas de aplicación
Dispositivos portátiles y con batería
Tecnología portátil
Dispositivos IoT
Accesorios móviles
Ciclo de vida del producto
Estado: Activo
No se acerca a la interrupción
Se mantiene la disponibilidad de reemplazos o actualizaciones
Varias razones clave para elegir este producto
La conversión de potencia altamente eficiente extiende la duración de la batería
Paquete compacto y robusto adecuado para aplicaciones pequeñas y portátiles
Rendimiento estable en una amplia gama de temperaturas de funcionamiento
Ciclo de diseño acelerado debido al paquete SOT-23-5 fácil de implementar y componentes externos mínimos
