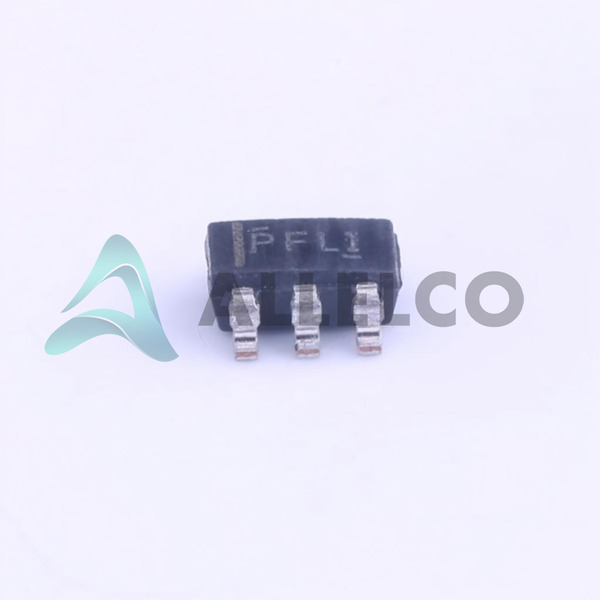

Número de pieza del fabricante
TPS60401DBVR
Fabricante
Instrumentos de Texas
Introducción
El TPS60401DBVR pertenece a la familia de IC de gestión de energía de Texas Instruments, diseñada específicamente como reguladores de conmutación de CC DC.Utiliza una topología de bomba de carga (condensador conmutado) para lograr la conversión de voltaje ratiométrico.
Características del producto y rendimiento
Realiza la conversión de voltaje ratiométrico utilizando una topología de la bomba de carga.
Ofrece la flexibilidad de proporcionar salidas positivas o negativas en función de la entrada.
Genera una salida que puede ser -vin, 2Vin o vin/2, lo que respalda una variedad de aplicaciones.
Funciona a través de un amplio rango de voltaje de entrada de 1.8V a 5.25V.
Proporciona una corriente de salida estable de hasta 60 mA.
Cuenta con una frecuencia de conmutación baja de 20 kHz, reduciendo la interferencia de RF.
Puede funcionar en un amplio rango de temperatura de -40 ° C a +125 ° C, por lo que es adecuado para aplicaciones industriales.
Disponible en un paquete compacto SC-74A, SOT-753 para la tecnología de montaje en superficie.
Ventajas de productos
La flexibilidad en la conversión de voltaje (salida positiva o negativa) admite diversas necesidades de aplicación.
El amplio rango de voltaje de entrada lo hace compatible con varios voltajes de suministro.
La corriente de baja salida es adecuada para aplicaciones de baja potencia.
El tamaño del paquete compacto facilita la miniaturización de ensamblajes electrónicos.
Operacional en un amplio rango de temperatura garantiza la confiabilidad en entornos desafiantes.
Parámetros técnicos clave
Entrada de voltaje (min): 1.8V
Entrada de voltaje (máximo): 5.25V
Salida de voltaje (min/fijo): -vin, 2vin, vin/2
Salida actual: 60 mA
Cambio de frecuencia: 20 kHz
Temperatura de funcionamiento: -40 ° C ~ 125 ° C (TJ)
Características de calidad y seguridad
El dispositivo está diseñado para cumplir con los estrictos estándares de calidad y seguridad, esperados de los instrumentos de Texas, asegurando una operación confiable en una variedad de condiciones.
Compatibilidad
Adecuado para la tecnología de montaje en superficie, lo que permite usar con varios diseños de PCB.
El amplio rango de voltaje de entrada y las opciones de voltaje de salida flexible garantizan la compatibilidad con un amplio espectro de alimentación y requisitos de carga.
Áreas de aplicación
Dispositivos con batería
Sistemas de recolección de energía
Electrónica portátil y portátil
Dispositivos de comunicación inalámbrica de baja potencia
Ciclo de vida del producto
Estado: Activo
El TPS60401DBVR se encuentra actualmente en producción activa sin avisos de interrupción inmediata, lo que garantiza la disponibilidad de nuevos diseños.
Varias razones clave para elegir este producto
La flexibilidad del dispositivo para proporcionar conversiones de voltaje positivas y negativas de una sola entrada lo hace muy versátil para diferentes diseños de circuitos.
Un amplio rango de voltaje de entrada admite aplicaciones con fuentes de alimentación variables.
La operación de baja potencia y el embalaje compacto son ideales para aplicaciones portátiles y con restricciones espaciales.
El rango de temperatura de funcionamiento robusto garantiza la confiabilidad en condiciones extremas.
Ofrecido por Texas Instruments, un fabricante de buena reputación conocido por su calidad y confiabilidad, proporcionando garantía de rendimiento y soporte del producto.
