Número de pieza del fabricante

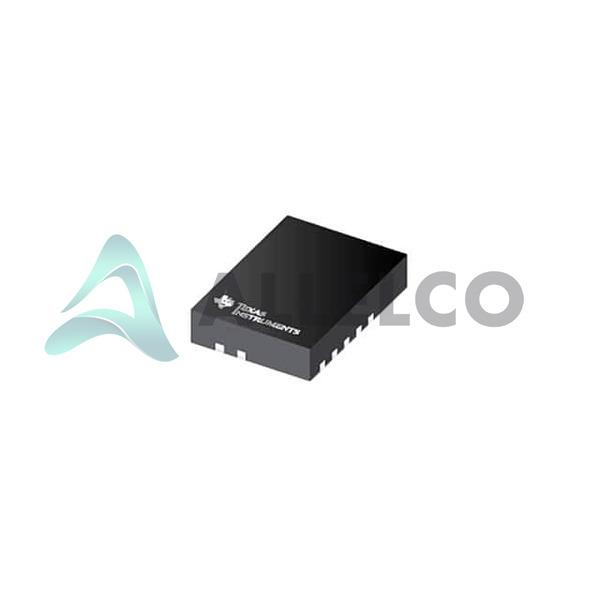

TPS548B27RYLR
Fabricante
Instrumentos de Texas
Introducción
El TPS548B27RYLR es un regulador de voltaje de salida ajustable de alto rendimiento.
Características del producto y rendimiento
Topología reducida (Buck)
Voltaje de salida ajustable
Canal de salida simple
Rectificación sincrónica para una eficiencia mejorada
Admite una alta salida de corriente de hasta 20a
Opciones de conmutación de frecuencia: 600kHz, 800 kHz, 1MHz
Paquete de montaje en superficie para el diseño compacto de PCB
Funciona a través de un amplio rango de voltaje de entrada de 2.7V a 16V
Voltaje de salida ajustable entre 0.6V y 5.5V
Alto rendimiento térmico con temperaturas de funcionamiento de -40 ° C a 125 ° C
Ventajas de productos
Alta eficiencia debido al diseño de rectificadores sincrónicos
Opciones de frecuencia de conmutación flexible para diferentes requisitos de aplicación
Amplio rango de voltaje de entrada adecuado para diversas fuentes de energía
Capaz de entregar una alta corriente para aplicaciones exigentes
El paquete compacto POWERTFQFN guarda espacio en PCBS
Parámetros técnicos clave
Voltaje - Entrada (min): 2.7V
Voltaje - Entrada (Max): 16V
Voltaje - salida (min/fijo): 0.6V
Voltaje - Salida (Máx): 5.5V
Corriente - salida: 20a
Frecuencia - Cambio: 600kHz/800kHz/1MHz
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Protección de sobre-temperatura incorporada
Embalaje de última generación para un rendimiento confiable
Compatibilidad
Compatible con la tecnología de montaje en superficie
Adecuado para su uso en una variedad de diseños de circuitos de administración de energía
Áreas de aplicación
Electrónica de consumo
Sistemas industriales
Equipo de telecomunicaciones
Hardware de redes
Infraestructura informática
Ciclo de vida del producto
Estado: Activo
No se acerca a la interrupción
Reemplazos/actualizaciones disponibles para la escalabilidad futura
Varias razones clave para elegir este producto
Proporciona una conversión de potencia eficiente con alta capacidad de salida de corriente
Acomoda una amplia gama de voltajes de entrada para uso versátil
Ayuda para minimizar la pérdida de energía y la disipación de calor
Adecuado para diseños de PCB de alta densidad debido a su factor de forma compacta
Fabricante de confianza con reputación de calidad y confiabilidad
Ideal para aplicaciones que requieren una fuente de alimentación confiable con configuraciones de salida ajustables
