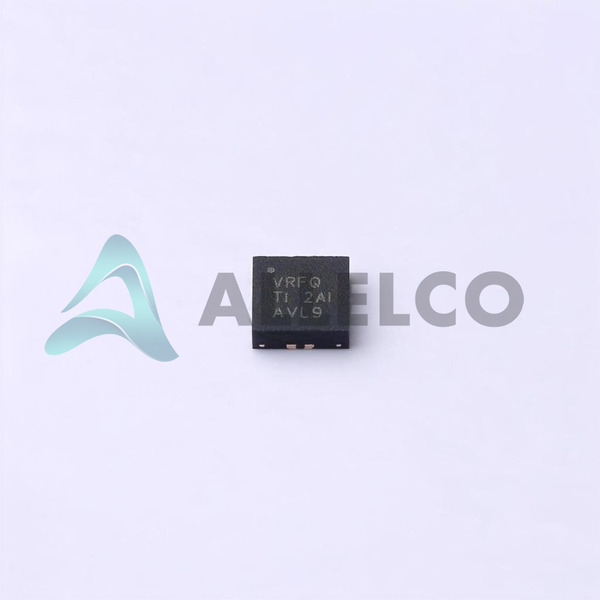

TPS2003CDRCR Image
TPS2003CDRCR Image - 1TPS2003CDRCR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

TPS2003CDRCR - Texas Instruments

Fabricante Número de pieza
TPS2003CDRCR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-TPS2003CDRCR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC PWR SWITCH N-CHAN 1:2 10VSON
Embalaje
10-VSON (3x3)
Ficha de datos
1.TPS2003CDRCR.pdf ...

Ensamblaje de PCN/origen

2.73KHz.pdf

Hoja de datos HTML

TPS20xxC.pdf

Diseño/especificación de PCN

Cylindrical Battery Holders.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 36640
  • Precio unitario: $0.926
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.926 $0.93
10+ $0.815 $8.15
30+ $0.737 $22.11
100+ $0.665 $66.50
500+ $0.631 $315.50
1000+ $0.619 $619.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas TPS2003CDRCR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - TPS2003CDRCR con especificaciones similares a Texas Instruments - TPS2003CDRCR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - fuente (Vcc / Vdd) Not Required
Tensión - Carga 4.5V ~ 5.5V
Tipo de interruptor General Purpose
Paquete del dispositivo 10-VSON (3x3)
Serie -
Rds On (Tipo) 70mOhm
Relación - Entrada: Salida 1:2
Paquete / Cubierta 10-VFDFN Exposed Pad
Paquete Tape & Reel (TR)
Tipo de salida N-Channel
Atributo del producto Valor del atributo
Configuración de salida High Side
Temperatura de funcionamiento -40°C ~ 125°C (TJ)
Número de salidas 2
Tipo de montaje Surface Mount
Interfaz On/Off
Tipo de entrada Non-Inverting
Caracteristicas Status Flag
Protección contra fallos Current Limiting (Fixed), Over Temperature, Reverse Current, UVLO
Corriente - Salida (Max) 2A
Número de producto base TPS2003

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

TPS2003CDRCR

Fabricante

Instrumentos de Texas

Introducción

El TPS2003CDRCR es un circuito integrado (IC) del interruptor de distribución de potencia de doble canal (PDS) que proporciona un control de potencia eficiente y confiable para una amplia gama de aplicaciones.

Características del producto y rendimiento

Interruptores MOSFET de doble canal de canal con configuración de lado alto

Limitación de corriente integrada, sobre-temperatura, corriente inversa y protección UVLO

Baja resistencia a la resistencia (RDS (ON)) de 70 MΩ para una entrega de potencia eficiente

Capaz de entregar hasta 2A de corriente de salida por canal

Rango de temperatura de funcionamiento amplio de -40 ° C a 125 ° C

Ventajas del producto

Características de protección robusta para operaciones confiables

Entrega de energía eficiente con baja resistencia

Paquete compacto de 10-Vson (3x3) para diseños con restricciones espaciales

Opciones de control flexibles con interfaz de encendido/apagado

Parámetros técnicos clave

Rango de voltaje de entrada: 4.5V a 5.5V

Corriente de salida (máximo): 2a por canal

En resistencia (RDS (ON)): 70 MΩ (típico)

Rango de temperatura de funcionamiento: -40 ° C a 125 ° C

Características de calidad y seguridad

ROHS3 Cumplante

Características de protección integradas para la limitación actual, sobre-temperatura, corriente inversa y UVLO

Compatibilidad

Adecuado para una amplia gama de aplicaciones que requieren una distribución y control de energía eficiente y confiable

Áreas de aplicación

Automatización industrial

Electrónica de consumo

Equipo de telecomunicaciones

Sistemas automotrices

Ciclo de vida del producto

El TPS2003CDRCR es un producto activo, sin planes de interrupción.

Los reemplazos o actualizaciones pueden estar disponibles en Texas Instruments, dependiendo de requisitos de aplicación específicos.

Razones clave para elegir este producto

Características de protección robusta para operaciones confiables

Entrega de energía eficiente con baja resistencia

Paquete compacto para diseños con restricciones espaciales

Opciones de control flexibles con interfaz de encendido/apagado

Amplio rango de temperatura de funcionamiento para aplicaciones versátiles

Confiabilidad y calidad comprobadas de Texas Instruments
