CasaProductosSensores, transductoresTransductores de corrienteTMCS1101A1BQDR

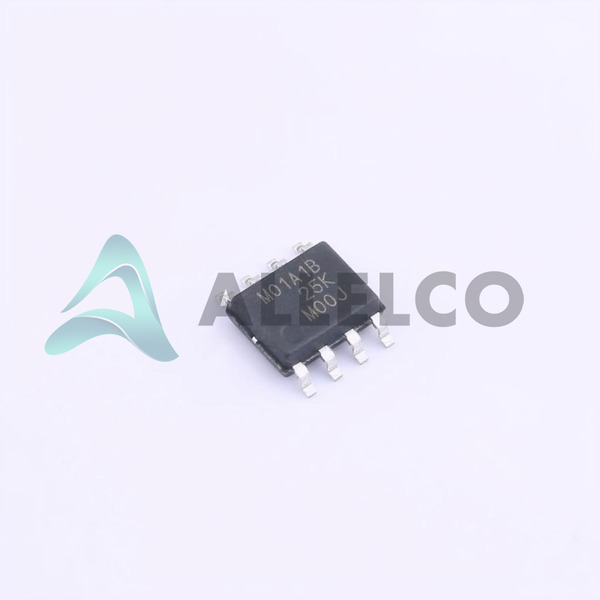

TMCS1101A1BQDR Image
TMCS1101A1BQDR Image - 1TMCS1101A1BQDR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

TMCS1101A1BQDR - Texas Instruments

Fabricante Número de pieza
TMCS1101A1BQDR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-TMCS1101A1BQDR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
CURRENT SENSOR
Embalaje
8-SOIC
Ficha de datos
1.TMCS1101A1BQDR.pdf ...

Hojas de datos

TMCS1101.pdf
Comparar
Nuestra certificación
Existencias disponibles: 14640
  • Precio unitario: $1.969
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.969 $1.97
10+ $1.923 $19.23
30+ $1.892 $56.76
100+ $1.862 $186.20
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas TMCS1101A1BQDR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - TMCS1101A1BQDR con especificaciones similares a Texas Instruments - TMCS1101A1BQDR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 3V ~ 5.5V
Paquete del dispositivo 8-SOIC
Serie -
Tipo de sensor Hall Effect
Sensibilidad 50mV/A
Tiempo de respuesta 6.5µs
Polarización Bidirectional
Paquete / Cubierta 8-SOIC (0.154", 3.90mm Width)
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Salida Ratiometric, Voltage
Temperatura de funcionamiento -40°C ~ 125°C (TA)
número de canales 1
Tipo de montaje Surface Mount
linealidad ±0.05%
Frecuencia 80kHz
para Medir AC/DC
Corriente - Fuente (Max) 6mA
Corriente - Sensing ±45A
Exactitud -

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS No aplica
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

TMCS1101A1BQDR

Fabricante

Instrumentos de Texas

Introducción

El TMCS1101A1BQDR es un sensor de corriente de alta precisión y efecto de bajo ruido de los instrumentos de Texas.Está diseñado para una medición de corriente precisa y confiable en una amplia gama de aplicaciones.

Características del producto y rendimiento

Linealidad de ± 0.05%

Respuesta de frecuencia de hasta 80 kHz

Capaz de medir las corrientes de CA y DC

Sensibilidad de 50 mv/a

Salida de voltaje ratiométrico

Rango de temperatura de funcionamiento amplio de -40 ° C a 125 ° C

Ventajas de productos

Excelente linealidad y precisión

Respuesta de frecuencia de alta velocidad

Capacidad para medir las corrientes de CA y DC

Amplio rango de temperatura de funcionamiento

Paquete compacto 8-soico

Parámetros técnicos clave

Suministro de voltaje: 3V a 5.5V

Temperatura de funcionamiento: -40 ° C a 125 ° C

Paquete: 8-SOIC (0.154 ", 3,90 mm de ancho)

Tipo de sensor: efecto Hall

Salida: voltaje ratiométrico

Rango de detección actual: ± 45a

Corriente de suministro (máximo): 6MA

Tiempo de respuesta: 6.5 μs

Características de calidad y seguridad

Cumplimiento de ROHS

Embalaje de cinta y carrete para ensamblaje automatizado

Compatibilidad

Paquete de montaje en superficie adecuado para varios diseños de placa de circuito

Áreas de aplicación

Automatización industrial

Control del motor

Monitoreo de la fuente de alimentación

Sistemas de gestión de baterías

Detección de sobrecorriente

Ciclo de vida del producto

Actualmente en producción activa

Los reemplazos o actualizaciones pueden estar disponibles en el futuro a medida que evoluciona la tecnología

Varias razones clave para elegir este producto

Excelente linealidad y precisión para la medición de corriente precisa

Amplio rango de temperatura de funcionamiento para su uso en diversos entornos

Respuesta de frecuencia de alta velocidad para un monitoreo de corriente de cambio rápido

Paquete de montaje de superficie compacto para diseños con restricciones espaciales

Salida de voltaje ratiométrico para una fácil integración con sistemas de control

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments TMCS1101A1BQDR

Atributo del producto TMCS1101A1BQDRQ1 TMCS1101A2BQDRQ1 TMCS1101A1UQDRQ1 TMCS1101A1BQDT
Número de pieza TMCS1101A1BQDRQ1 TMCS1101A2BQDRQ1 TMCS1101A1UQDRQ1 TMCS1101A1BQDT
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Sensibilidad - - - -
Exactitud - - - -
Corriente - Fuente (Max) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tiempo de respuesta - - - -
Salida - - - -
Frecuencia - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
para Medir - - - -
Polarización - - - -
Tipo de sensor - - - -
linealidad - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Corriente - Sensing - - - -
Serie - - - -
número de canales - - - -
Suministro de voltaje - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
