Número de pieza del fabricante

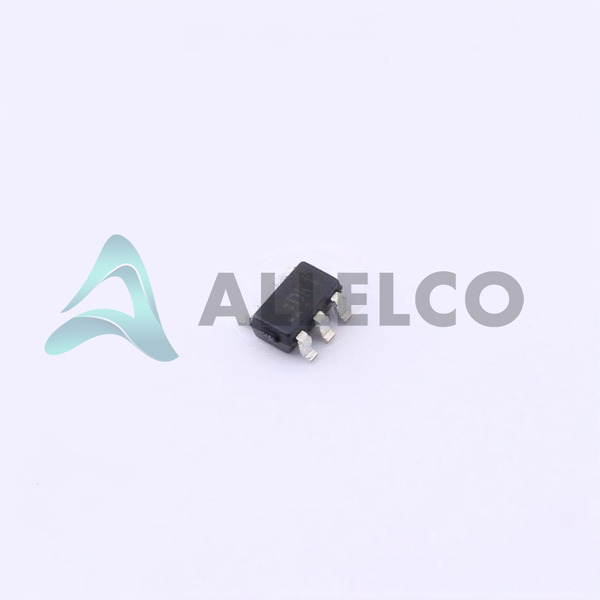

TLV74118PDBVR
Fabricante
Instrumentos de Texas
Introducción
El TLV74118PDBVR es parte de los reguladores de voltaje de gestión de energía de Texas Instruments (PMIC), específicamente en la categoría de reguladores lineales y bajos de caída (LDO), diseñada para aplicaciones de suministro de energía estable y eficiente.
Características del producto y rendimiento
Regulador de voltaje de salida fijo único
Voltaje de baja desembolso: 0.695V @ 150MA
Capacidad de corriente de salida de 150 mA
Corriente inactiva baja: 50 µA
Corriente de suministro de hasta 75 µA
Excelente PSRR: 70dB a 55dB en frecuencias de 100Hz a 1MHz
Características integradas para una estabilidad mejorada: habilitar el control, el límite de corriente, el apagado térmico, el bloqueo de subtensión (UVLO)
Rango de temperatura de funcionamiento amplio: -40 ° C a 125 ° C
Ventajas de productos
Operación de alta eficiencia adecuada para dispositivos operados por baterías
La pérdida de energía mínima permite tiempos de funcionamiento más largos en dispositivos con batería
Paquete compacto SOT-23-5 para aplicaciones sensibles a los espacios
El alto PSRR asegura menos ruido en la potencia suministrada, esencial para la operación del circuito sensible
Parámetros técnicos clave
Voltaje de entrada máximo: 5.5V
Voltaje de salida mínimo/fijo: 1.8V
Corriente de salida máxima: 150MA
Corriente inactiva (IQ): 50 µA
Corriente de suministro (máximo): 75 µA
Voltaje de abandono (máximo): 0.695V @ 150MA
PSRR: 70DB ~ 55dB (100Hz ~ 1MHz)
Temperatura de funcionamiento: -40 ° C ~ 125 ° C (TJ)
Características de calidad y seguridad
Protección límite actual para las condiciones sobrecorrientes
El apagado térmico evita el sobrecalentamiento y el daño
El bloqueo de bajo voltaje (UVLO) garantiza un funcionamiento estable en condiciones de voltaje de entrada baja
Compatibilidad
Compatible con una amplia gama de microcontroladores y circuitos analógicos debido a su salida estable y carácter de bajo ruido.
Áreas de aplicación
Diseñado para dispositivos con batería, dispositivos IoT, electrónica de consumo portátil y sistemas integrados de baja potencia que requieren soluciones eficientes y estables de suministro de alimentación.
Ciclo de vida del producto
El TLV74118PDBVR se enumera actualmente como activo, lo que indica que está en plena producción sin un riesgo inmediato de interrupción.Texas Instruments proporciona soporte para la transición y actualizaciones si se hacen necesarios futuros reemplazos o actualizaciones.
Varias razones clave para elegir este producto
El TLV74118PDBVR se destaca por su gestión de energía eficiente, notable por extender la duración de la batería en aplicaciones portátiles.
Su bajo voltaje de abandono y su alta calificación de PSRR aseguran una entrega de energía estable y limpia, crítico en dispositivos electrónicos sensibles.
La reputación de confiabilidad y apoyo de Texas Instruments agrega confianza en la longevidad y el rendimiento del producto.
Las características de apagado térmico y límite actual ofrecen protecciones esenciales para su aplicación, mejorando la seguridad general del dispositivo y la durabilidad.
El embalaje compacto permite la integración en diseños con restricciones espaciales sin sacrificar el rendimiento, por lo que es una opción versátil para una amplia gama de proyectos electrónicos.
