Número de pieza del fabricante

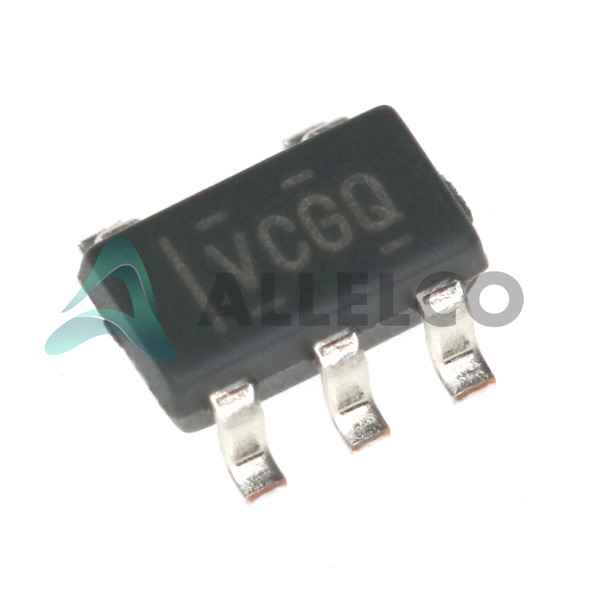

TLV73318PDBVR
Fabricante
Instrumentos de Texas
Introducción
El TLV73318PDBVR de Texas Instruments es parte de sus reguladores de voltaje de gestión de energía (PMIC): la categoría de reguladores lineales, de baja deserción (LDO), diseñada para una regulación de energía estable y eficiente.
Características del producto y rendimiento
Tipo de salida fijo con una configuración de salida positiva
Soporte para el voltaje de entrada de hasta 5.5 V
Proporciona un voltaje de salida mínimo/fijo de 1.8V
Voltaje de abandono bajo de 0.3V a 300 mA de carga
Capacidad de corriente de salida de 300 mA
Corriente inactiva baja de 60 µA mejorando la eficiencia de la energía
Alta PSRR (relación de rechazo de la fuente de alimentación) de 68dB a 28dB en frecuencias de 100Hz a 100kHz, lo que garantiza un voltaje de salida estable contra las fluctuaciones de voltaje de entrada
Habilitar la función de control para el ahorro de energía
Características de protección integradas para sobrecorriente, sobre-temperatura, cortocircuito y bloqueo de baja voltaje (UVLO)
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Ventajas de productos
Alta eficiencia y bajo consumo de energía debido a las bajas corrientes de abandono y la inactividad
Las características de protección robusta mejoran la confiabilidad del producto y la longevidad
El rango amplio de PSRR garantiza la estabilidad en diversas condiciones de funcionamiento
Factor de forma pequeña (paquete SOT-23-5) adecuado para aplicaciones con restricciones espaciales
Parámetros técnicos clave
Entrada de voltaje (máximo): 5.5V
Salida de voltaje (min/fijo): 1.8V
Abandono de voltaje (máximo): 0.3V @ 300mA
Salida actual: 300 mA
Corriente inactiva (IQ): 60 µA
PSRR: 68DB ~ 28DB (100Hz ~ 100kHz)
Temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
Protección contra sobrecorriente
Protección de sobretemperatura
Protección contra cortocircuitos
Bloqueo de bajo voltaje (Uvlo)
Compatibilidad
El TLV73318PDBVR está diseñado para la tecnología de montaje de superficie (paquete SOT-23-5), proporcionando compatibilidad con una amplia gama de diseños de PCB.
Áreas de aplicación
Destinado a su uso en aplicaciones electrónicas confidenciales, incluidos microprocesadores, DSP y otros sistemas que requieren voltaje estable en condiciones sensibles al ruido, como telecomunicaciones, redes y dispositivos de computación personal.
Ciclo de vida del producto
Estado: Activo
Este componente no está a punto de interrumpir, con reemplazos o actualizaciones fácilmente disponibles para una planificación futura.
Varias razones clave para elegir este producto
Regulador LDO altamente eficiente y confiable de los instrumentos de Texas
Bajo abandono y corriente de inicio bajo garantizar un funcionamiento de eficiencia eléctrica
El rango de PSRR amplio proporciona salida estable en condiciones de suministro variados
Paquete compacto adecuado para diseños densos de PCB
Características integrales de protección Garantía de confiabilidad del sistema
El rango de temperatura de funcionamiento admite una amplia gama de aplicaciones industriales
El estado activo del ciclo de vida del producto garantiza la disponibilidad y el soporte a largo plazo
