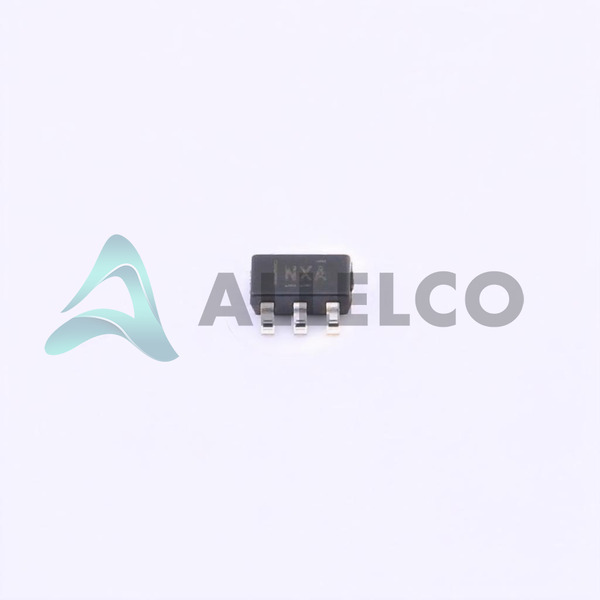

Número de pieza del fabricante
TLV3501AIDBVT
Fabricante
Instrumentos de Texas
Introducción
Comparador lineal de alta velocidad, canal único diseñado para detección y procesamiento de señales rápidas
Características del producto y rendimiento
Comparador de propósito general
Configuración de un solo elemento
CMOS, Push-Pull, Rail-to-Rail, salida compatible con TTL
Operación de bajo voltaje de 2.7V a 5.5V
Rango simétrico de suministro dual ± 1.35V a ± 2.75V
Voltaje de desplazamiento de entrada máximo: 6.5mv a 5.5V
Corriente de polarización de entrada ultra baja: 10pa a 5.5V
Corriente inactiva baja: max 5mA
Alta relación de rechazo de modo común: 70db CMRR
Relación de rechazo de suministro de alimentación alta: 100db PSRR
Retraso de propagación rápida: max 10ns
Histéresis incorporada: 6 mv
Rango de temperatura de funcionamiento amplio: -40 ° C a 125 ° C
Ventajas de productos
Ideal para la detección de señales de precisión
Operación de alta velocidad adecuada para aplicaciones de cronometraje
Bajo consumo de energía
Inmunidad de alto ruido con histéresis incorporada
Parámetros técnicos clave
Rango de suministro de voltaje: 2.7V ~ 5.5V único o ± 1.35V ~ 2.75V Dual
Corriente - salida (típica): no especificado
Actual - quiescent (max): 5 mA
Retraso de propagación (máximo): 10ns
Voltaje de compensación de entrada (máximo): 6.5mv @ 5.5V
Corriente de sesgo de entrada (máximo): 10pa @ 5.5V
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Rango de temperatura extendido para la fiabilidad en diversas condiciones
CMRR y PSRR robustos para operación estable
Compatibilidad
Salida compatible con CMOS, Niveles de lógica TTL
Paquete SOT-23-6 para aplicaciones de montaje de superficie estándar
Áreas de aplicación
Procesamiento de señal de alta velocidad
Sistemas de adquisición de datos
Detectores de cruce cero
Osciloscopios
Sistemas lógicos
Ciclo de vida del producto
Estado: Activo
No se especifican actualmente la interrupción inmediata, los reemplazos o las actualizaciones
Varias razones clave para elegir este producto
Respuesta de señal rápida con retraso de propagación de 10ns
Alta precisión con baja compensación de entrada y corriente de sesgo
Versatilidad en la fuente de alimentación con operación de voltaje único o dual
Adecuado para entornos hostiles con amplia temperatura de funcionamiento
Bajo consumo de energía para diseños de eficiencia energética
Compatible con varias familias de lógica digital
Paquete compacto SOT-23-6 para aplicaciones con restricciones espaciales
