Número de pieza del fabricante

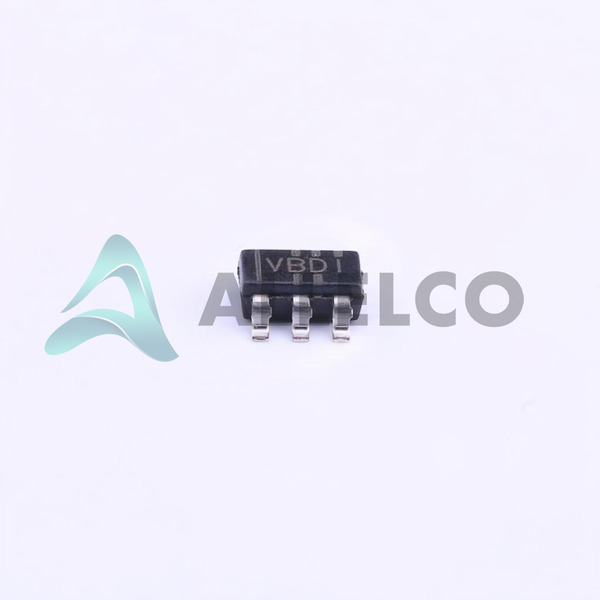

TLV3401IDBVR
Fabricante
Instrumentos de Texas
Introducción
El TLV3401IDBVR es un comparador lineal de propósito general único con un CMOS, salida de drenaje abierto, diseñada para una amplia gama de aplicaciones.
Características del producto y rendimiento
Configuración de un solo elemento
CMOS, tipo de salida de drenaje abierto
Admite el suministro de voltaje de 2.7V a 16V o suministro dual de ± 1.35V a ± 8V
Voltaje de desplazamiento de entrada baja (3.6mv máximo a 15 V)
Corriente de polarización de entrada baja (250pa máximo a 15 V)
Corriente de salida decente (10 mA típica)
Corriente inactiva baja (950Na máximo)
High CMRR y PSRR (88db CMRR, 105db PSRR)
Retraso de propagación máxima de 300 µs
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Dispositivo de montaje en superficie en el paquete SC-74A, SOT-753
Ventajas de productos
Comparador muy estable con una alta flexibilidad de rango de voltaje de suministro
Alta precisión con una excelente inmunidad de ruido
Bajo consumo de energía
Rendimiento robusto a rangos de temperatura extendida
Parámetros técnicos clave
Voltaje de suministro, único/dual: 2.7V ~ 16V, ± 1.35V ~ 8V
Voltaje de desplazamiento de entrada: 3.6mv a 15V máximo
Corriente de sesgo de entrada: 250PA a 15V máximo
Corriente de salida: 10 mA típica
Corriente inactiva: 950na Max
CMRR, PSRR: 88DB CMRR, 105DB PSRR
Retraso de propagación: 300 µs max
Temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
Estabilidad operativa en condiciones de temperatura extrema
Los parámetros de baja compensación y sesgo aseguran un funcionamiento preciso
Las características de rechazo de potencia y modo común rigurosos proporcionan una mejor integridad de la señal
Compatibilidad
Compatible con una variedad de sistemas digitales que requieren un comparador de voltaje
Diseño de montaje de superficie adaptado para procesos automatizados de ensamblaje de PCB
Áreas de aplicación
Electrónica industrial
Sistemas de automatización
Unidades de acondicionamiento de señal
Módulos de detección de nivel de voltaje
Circuitos de supervisor
Ciclo de vida del producto
Actualmente marcado como activo
No se conocen riesgos de interrupción
No se especifican los detalles de las actualizaciones de sustituto o del producto, lo que indica una disponibilidad estable del producto
Varias razones clave para elegir este producto
Alta flexibilidad en las opciones de suministro de voltaje que atienden a varias aplicaciones
Adecuado para su uso en condiciones de funcionamiento duras debido al rango de temperatura extendido
Bajo consumo de energía, lo que lo hace ideal para aplicaciones sensibles a la energía
Altas relaciones de rechazo (CMRR y PSRR) aseguran una interferencia de señal mínima
El paquete de montaje en superficie facilita la integración en ensamblajes electrónicos modernos
Capacidad de accionamiento de salida fuerte adecuada para una amplia gama de interfaces digitales.
