Número de pieza del fabricante

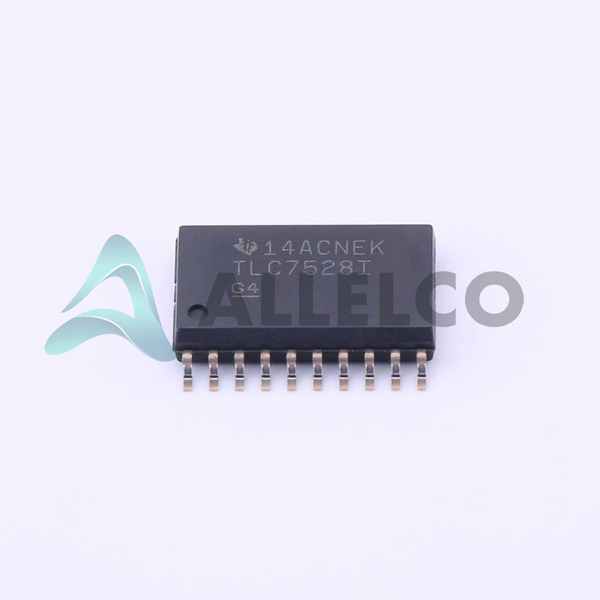

Tlc7528idwr
Fabricante
Instrumentos de Texas
Introducción
Convertidores de digital a analógico de 8 bits con características versátiles adecuadas para una amplia gama de aplicaciones
Características del producto y rendimiento
Convertidores D/A duales de 8 bits
Tiempo de asentamiento rápido de 100ns
Salida de corriente sin topo
Interfaz de datos paralelo para control digital simple
Entrada de referencia externa para escala flexible
Arquitectura de escalera R-2R asegurando un rendimiento constante
Operación en un amplio rango de temperatura de -25 ° C ~ 85 ° C
Ventajas de productos
Alta integración con dos DAC en un paquete
Conversión de datos rápidos habilitando el uso en aplicaciones de alta velocidad
Buena precisión de conversión digital a analógico con INL/DNL de ± 0.5 LSB
Parámetros técnicos clave
Número de bits: 8
Número de convertidores D/A: 2
Tiempo de asentamiento: 100ns
Tipo de salida: corriente - sin toparte
Interfaz de datos: paralelo
Tipo de referencia: externo
Voltaje - Suministro, Analógico: 5V ~ 15V
Voltaje - Suministro, Digital: 5V ~ 15V
INL/DNL (LSB): ± 0.5 (máximo)
Arquitectura: R-2R
Características de calidad y seguridad
Cumplimiento de los estándares de seguridad y calidad de la industria para operaciones confiables
Compatibilidad
Compatible con sistemas de interfaz paralelos
Rango de voltaje de suministro versátil para entornos de voltaje mixto
Áreas de aplicación
Procesamiento de señal digital
Sistemas de instrumentación y control
Control de retroalimentación de circuito cerrado
Control del motor
Sistemas de adquisición de datos
Ciclo de vida del producto
Producto de estado activo
No se informó la interrupción, con soporte en curso del fabricante
Varias razones clave para elegir este producto
Conversión de Dual D/A de precisión en el paquete compacto de 20-soicos
Capacidad de respuesta rápida con 100ns Tiempo de asentamiento para un rendimiento rápido del sistema
Adecuado para aplicaciones que requieren múltiples DAC con actualización síncrona
Operación robusta en diferentes condiciones ambientales
Facilidad de integración del diseño con interfaz paralela estándar
Variedad en opciones de voltaje de suministro para la flexibilidad del sistema
Rendimiento confiable de un fabricante de semiconductores de buena reputación, Texas Instruments
