CasaProductosCircuitos integrados (ICS)PMIC-controladores LEDTLC5946PWPR

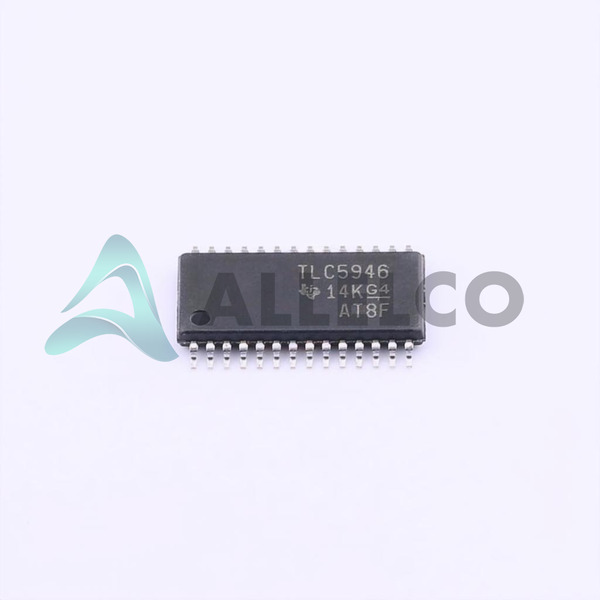

TLC5946PWPR Image
TLC5946PWPR Image - 1TLC5946PWPR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

TLC5946PWPR - Texas Instruments

Fabricante Número de pieza
TLC5946PWPR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-TLC5946PWPR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC LED DRVR LINEAR 40MA 28HTSSOP
Embalaje
28-HTSSOP
Ficha de datos
1.TLC5946PWPR.pdf ...

Hoja de datos HTML

TLC5946 Datasheet.pdf

Ensamblaje de PCN/origen

2.73KHz.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 28407
  • Precio unitario: $2.024
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.024 $2.02
10+ $1.782 $17.82
30+ $1.659 $49.77
100+ $1.494 $149.40
500+ $1.434 $717.00
1000+ $1.409 $1,409.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas TLC5946PWPR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - TLC5946PWPR con especificaciones similares a Texas Instruments - TLC5946PWPR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje de suministro (Min) 3V
Alimentación de voltaje (máx.) 5.5V
Salida de voltaje - 17V
Tipo Linear
topología Shift Register
Paquete del dispositivo 28-HTSSOP
Serie -
Paquete / Cubierta 28-PowerTSSOP (0.173', 4.40mm Width)
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -40°C ~ 85°C (TA)
Número de salidas 16
Tipo de montaje Surface Mount
Interruptor (s) interna Yes
Frecuencia -
oscurecimiento -
Corriente - Salida / Canal 40mA
Número de producto base TLC5946
aplicaciones Backlight, Signage

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

TLC5946PWPR

Fabricante

Instrumentos de Texas

Introducción

El TLC5946PWPR es un circuito integrado del controlador LED diseñado principalmente para alimentar y controlar múltiples LED en aplicaciones como la luz de fondo y la señalización.

Características del producto y rendimiento

Tipo de controlador LED lineal

Incorpora una topología de registro de turno

Equipado con interruptores internos

Capaz de conducir hasta 16 salidas

Admite un rango de voltaje de suministro de 3V a 5.5V

Entrega un voltaje de salida de hasta 17 V

Proporciona una corriente de salida de 40 mA por canal

Ventajas de productos

Admite la gestión de LED múltiples en un factor de forma compacto

Asegura un brillo y rendimiento consistentes

Diseñado para una fácil integración de tecnología de montaje en superficie (SMT)

Parámetros técnicos clave

Suministro de voltaje (min): 3V

Suministro de voltaje (máximo): 5.5V

Salida de voltaje: 17V

Salida / canal de corriente: 40 mA

Número de salidas: 16

Rango de temperatura de funcionamiento: -40 ° C a 85 ° C

Características de calidad y seguridad

Rendimiento de controlador lineal confiable

Variaciones de temperatura robusta contra un rango operativo de -40 ° C a 85 ° C

Compatibilidad

Adecuado para el montaje de superficie con 28 PowertsSop (0.173 ", 4.40 mm de ancho)

Áreas de aplicación

Retroceso para pantallas

Soluciones de iluminación de señalización

Ciclo de vida del producto

Actualmente estado activo del producto

No hay planes inmediatos para la interrupción

Varias razones clave para elegir este producto

Gestión térmica avanzada asegurando la confiabilidad en un amplio rango de temperatura

Alta versatilidad con soporte para múltiples configuraciones de potencia

Capacidad de conducción de salida robusta optimización del rendimiento del LED

Ideal para diseñar soluciones de iluminación LED compactas y eficientes debido a su pequeño paquete y múltiples características de salida

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments TLC5946PWPR

Atributo del producto TLC59461PWPR TLC59461PWP TLC5946PWR TLC5946PWPG4
Número de pieza TLC59461PWPR TLC59461PWP TLC5946PWR TLC5946PWPG4
Fabricante Texas Instruments Texas Instruments Texas Instruments Luminary Micro / Texas Instruments
Alimentación de voltaje (máx.) - - - -
Serie - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Frecuencia - - - -
topología - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
oscurecimiento - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de producto base - DAC34H84 MAX500 ADS62P42
Número de salidas - - - -
aplicaciones - - - -
Corriente - Salida / Canal - - - -
Interruptor (s) interna - - - -
Voltaje de suministro (Min) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo - - - -
Salida de voltaje - - - - -

TLC5946PWPR Hoja de datos PDF

Descargue las hojas de datos PDF TLC5946PWPR y la documentación Texas Instruments para TLC5946PWPR - Texas Instruments.

Hoja de datos HTML
TLC5946 Datasheet.pdf
Ensamblaje de PCN/origen
2.73KHz.pdf
