CasaProductosCircuitos integrados (ICS)Adquisición de datos: conversores analógicos a digitales (ADC)TLC2543CDWR

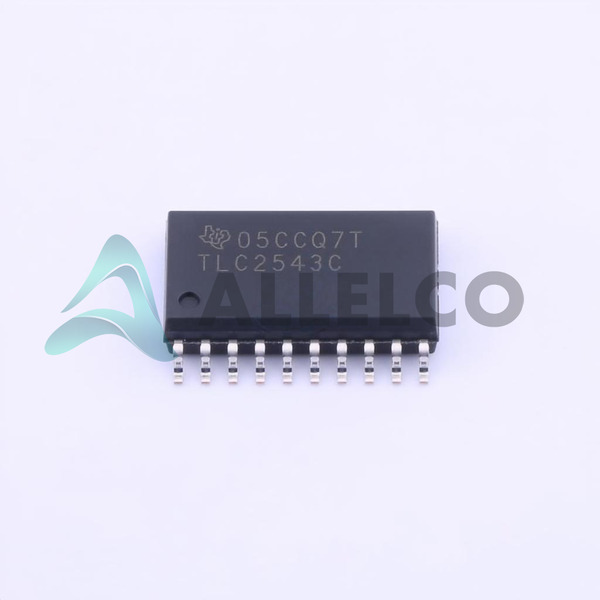

TLC2543CDWR Image
TLC2543CDWR Image - 1TLC2543CDWR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

TLC2543CDWR - Texas Instruments

Fabricante Número de pieza
TLC2543CDWR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-TLC2543CDWR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC ADC 12BIT SAR 20SOIC
Embalaje
20-SOIC
Ficha de datos
1.TLC2543CDWR.pdf ...

Diseño/especificación de PCN

Cylindrical Battery Holders.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 3991
  • Precio unitario: $7.108
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $7.108 $7.11
10+ $6.221 $62.21
30+ $5.696 $170.88
100+ $5.256 $525.60
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas TLC2543CDWR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - TLC2543CDWR con especificaciones similares a Texas Instruments - TLC2543CDWR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - fuente, Digital 5V
Voltaje - fuente, analógico 5V
Paquete del dispositivo 20-SOIC
Serie -
Frecuencia de muestreo (por segundo) 66k
Tipo de referencia External
Relación - S / H: ADC 1:1
Paquete / Cubierta 20-SOIC (0.295', 7.50mm Width)
Paquete Tape & Reel (TR)
Temperatura de funcionamiento 0°C ~ 70°C
Atributo del producto Valor del atributo
Número de entradas 11
Número de bits 12
Número de convertidores A / D 1
Tipo de montaje Surface Mount
Tipo de entrada Single Ended
Caracteristicas -
Interfaz de datos SPI
Configuración MUX-S/H-ADC
Número de producto base TLC2543
Arquitectura SAR

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

TLC2543CDWR

Fabricante

Instrumentos de Texas

Introducción

Convertidor analógico a digital (ADC) de 12 bits con interfaz SPI

Diseñado para aplicaciones de adquisición y control de datos

Características del producto y rendimiento

Resolución de 12 bits

Tasa de muestreo de 66 ksps

Entrada de un solo extremo

Relación 1: 1 de muestra y retención a ADC

11 canales de entrada

Voltaje de suministro analógico y digital de 5V

0 ° C a 70 ° C Rango de temperatura de funcionamiento

Ventajas del producto

Paquete compacto de 20-soico

Bajo consumo de energía

Alta tasa de muestreo para aplicaciones de adquisición de datos

Circuitos integrados de muestra y retención

Parámetros técnicos clave

Resolución de 12 bits

Tasa de muestreo de 66 ksps

11 canales de entrada

Voltaje de suministro analógico y digital de 5V

0 ° C a 70 ° C Rango de temperatura de funcionamiento

Características de calidad y seguridad

ROHS3 Cumplante

Fabricado por un líder de la industria de buena reputación, Texas Instruments

Compatibilidad

Paquete de montaje en superficie (20-SOIC)

Compatible con la interfaz de comunicación SPI

Áreas de aplicación

Sistemas de adquisición de datos

Control de procesos

Automatización industrial

Equipo médico

Instrumentación

Ciclo de vida del producto

Actualmente en producción

Opciones de reemplazo o actualización disponibles en Texas Instruments

Razones clave para elegir este producto

ADC de 12 bits de alto rendimiento con velocidad de muestreo rápido

Muestra y retención integrada para adquisición de datos confiable

Bajo consumo de energía y paquete compacto para diseños con restricciones espaciales

Confiabilidad y calidad comprobadas de Texas Instruments

Compatibilidad con la interfaz SPI para una fácil integración en sistemas

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments TLC2543CDWR

Atributo del producto TLC2543CDWRG4 TLC2543CDW TLC2543CDWG4 TLC2543CDBR
Número de pieza TLC2543CDWRG4 TLC2543CDW TLC2543CDWG4 TLC2543CDBR
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Número de bits - 16 8 14
Relación - S / H: ADC - - - 1:1
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Voltaje - fuente, Digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Tipo de referencia - External, Internal External External, Internal
Tipo de entrada - - - Differential
Caracteristicas - - - Simultaneous Sampling
Serie - - - -
Arquitectura - Current Source R-2R Pipelined
Frecuencia de muestreo (por segundo) - - - 65M
Interfaz de datos - LVDS - Parallel I²C LVDS - Parallel, Parallel
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de convertidores A / D - - - 2
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Configuración - - - S/H-ADC
Tipo de montaje - Surface Mount Through Hole Surface Mount
Voltaje - fuente, analógico - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Número de producto base - DAC34H84 MAX500 ADS62P42
Número de entradas - - - 2

TLC2543CDWR Hoja de datos PDF
