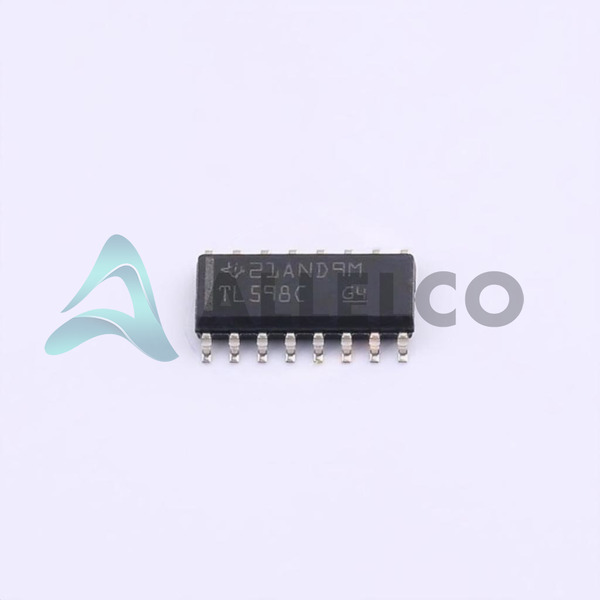

Número de pieza del fabricante
TL598CDR
Fabricante
Instrumentos de Texas
Introducción
El TL598CDR es un circuito integrado de administración de energía versátil (PMIC) diseñado específicamente para controladores de conmutación DC-DC.
Características del producto y rendimiento
Funciones de paso hacia arriba, abajo y de paso hacia arriba/reducido
Múltiples topologías compatibles: Buck, Boost, Flyback, Consejo Convador, puente completo, Half-Bridge, Push-Pull
Configuración del controlador del transistor de doble salida
Soporte de rectificación sincrónica para mejorar la eficiencia
Función de control de tiempo muerto para mejorar la gestión de energía
Control de frecuencia para optimizar el rendimiento
Opera a una frecuencia de conmutación de 100 kHz
Ventajas de productos
El suministro de alimentación flexible es un rango de 7v a 40V
La alta integración reduce el recuento de componentes externos
Las topologías versátiles lo hacen adecuado para una amplia gama de aplicaciones
Compatible con muchos tipos de MOSFET externos
El ciclo de trabajo máximo del 45% permite una amplia gama de configuraciones de voltaje de salida
Parámetros técnicos clave
Suministro de voltaje (VCC/VDD): 7V ~ 40V
Frecuencia de conmutación: 100 kHz
Ciclo de trabajo máximo: 45%
Número de salidas: 2
Fases de salida: 1
Rango de temperatura de funcionamiento: 0 ° C ~ 70 ° C (TA)
Características de calidad y seguridad
Diseñado para cumplir con las especificaciones estándar de la industria para la seguridad
Fabricado por Texas Instruments, líder en soluciones de semiconductores
Compatibilidad
El paquete Surface Mount 16-Soic permite compatibilidad con procesos de ensamblaje de PCB estándar
Áreas de aplicación
Suministros para sistemas industriales
Electrónica automotriz
Equipo de comunicación
Dispositivos informáticos
Electrónica de consumo
Ciclo de vida del producto
Listado como la última vez que la compra que indica que el producto está a punto de interrumpir
Potencial para reemplazos o versiones actualizadas que ofrece Texas Instruments
Varias razones clave para elegir este producto
El diseño altamente flexible admite una variedad de configuraciones de fuente de alimentación
Alta eficiencia debido a la capacidad de rectificación sincrónica
Rendimiento confiable de un fabricante establecido
Paquete estándar de la industria y rango de temperatura para facilitar la integración
El estado de compra la última vez ofrece una oportunidad para el stock antes de la interrupción
