Número de pieza del fabricante

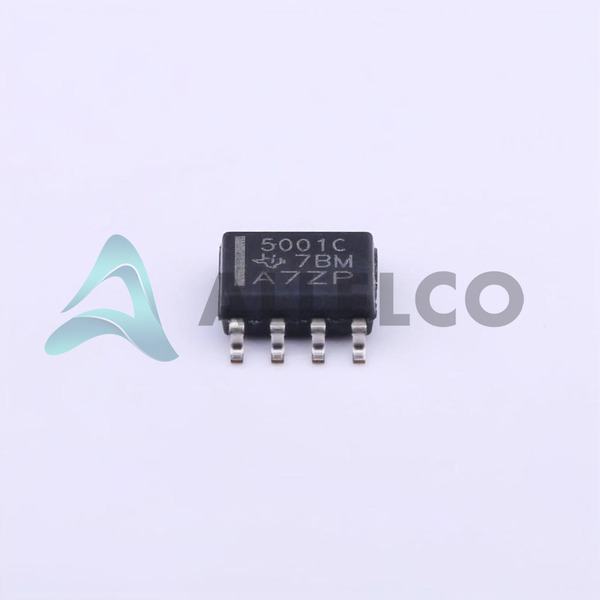

TL5001CD
Fabricante
Instrumentos de Texas
Introducción
El TL5001CD es un circuito integrado de administración de energía versátil (PMIC) diseñado para aplicaciones de control de conmutación DC-DC.
Características del producto y rendimiento
La funcionalidad versátil de paso hacia arriba, reducido y de aumento/baja
Admite Buck, Boost y Topologies de volante
Salida única con un controlador de transistor
Ciclo de trabajo ajustable hasta el 100% para flexibilidad en el diseño
Rango de suministro de voltaje amplio, acomodando 3.6V a 40V
Frecuencia de conmutación variable de 20 kHz a 500 kHz
Características integradas como el control de tiempo muerto y el control de frecuencia para un rendimiento mejorado
Rango de temperatura de funcionamiento adecuado para uso comercial, de -20 ° C a 85 ° C
Ventajas de productos
Diseño flexible adecuado para una amplia gama de configuraciones de la fuente de alimentación
La alta integración reduce el recuento de componentes externos y la complejidad del sistema
Óptimo para aplicaciones que funcionan con baterías debido a la corriente de arranque baja y la corriente inactiva
El paquete compacto de 8-Soic de TL5001CD ahorra un valioso espacio de tablero
Parámetros técnicos clave
Fase de salida única
Ciclo de trabajo máximo: 100%
Frecuencia de conmutación: 20 kHz a 500 kHz
Suministro de voltaje (VCC/VDD): 3.6V a 40V
Rango de temperatura de funcionamiento: -20 ° C a 85 ° C
Características de calidad y seguridad
Apagado térmico incorporado y bloqueo de bajo voltaje para una operación segura
Compatibilidad
El paquete 8-SOIC es ampliamente compatible con varias tecnologías de montaje en superficie
Áreas de aplicación
Fuentes de suministros para la electrónica de consumo, computadoras y equipos de telecomunicaciones
Cargadores de batería y dispositivos portátiles con batería
Sistemas de energía industrial
Electrónica automotriz
Ciclo de vida del producto
Estado del producto: activo
El TL5001CD está actualmente en producción activa sin indicios de interrupción, asegurando la disponibilidad de diseños en curso y nuevos
Las opciones de reemplazo y actualización se pueden considerar dentro de la cartera de PMIC de Texas Instruments
Varias razones clave para elegir este producto
Altamente versátil para múltiples topologías de conversión DC-DC
Rango de temperatura de funcionamiento extendido para varios entornos
Rango de voltaje de entrada amplio, que atiende a varios voltajes de origen
Las características ajustables permiten la personalización para requisitos de aplicación específicos
La reputación de Texas Instruments para productos de calidad y confiables
El estado activo del producto garantiza la disponibilidad a largo plazo para las cadenas de suministro
