CasaProductosCircuitos integrados (ICS)Referencia del PMICTL431QDBVR

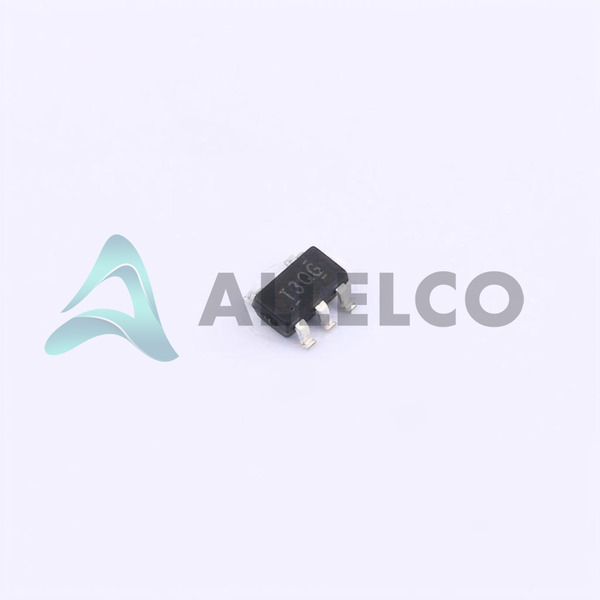

TL431QDBVR Image
TL431QDBVR Image - 1TL431QDBVR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

TL431QDBVR - Texas Instruments

Fabricante Número de pieza
TL431QDBVR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-TL431QDBVR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC VREF SHUNT ADJ 2.2% SOT23-5
Embalaje
SOT-23-5
Ficha de datos
1.TL431QDBVR.pdf ...
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 185490
  • Precio unitario: $0.054
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
5+ $0.054 $0.27
50+ $0.053 $2.65
150+ $0.052 $7.80
500+ $0.051 $25.50
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas TL431QDBVR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - TL431QDBVR con especificaciones similares a Texas Instruments - TL431QDBVR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - Salida (Min / Fijo) 2.495V
Salida de voltaje - (Max) 36 V
Tensión - Entrada -
Tolerancia ±2.2%
Coeficiente de temperatura -
Paquete del dispositivo SOT-23-5
Serie -
Tipo de referencia Shunt
Paquete / Cubierta SC-74A, SOT-753
Atributo del producto Valor del atributo
Paquete Tape & Reel (TR)
Tipo de salida Adjustable
Temperatura de funcionamiento -40°C ~ 125°C (TA)
Ruido - 10Hz a 10kHz -
Ruido - 0.1Hz a 10Hz -
Tipo de montaje Surface Mount
Suministro de corriente -
Corriente - Salida 100 mA
Corriente - Cátodo 1 mA
Número de producto base TL431

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

TL431QDBVR

Fabricante

Instrumentos de Texas

Introducción

Referencia de voltaje de derivación de precisión programable

Características del producto y rendimiento

Regulador de derivación

Voltaje de salida ajustable 2.495V a 36V

Capacidad de corriente de salida de 100 mA

Tolerancia de ± 2.2%

Rango de temperatura de funcionamiento -40 ° C a 125 ° C

Ventajas de productos

Alta estabilidad sobre condiciones de funcionamiento

Ruido de baja salida

Rango de voltaje de salida flexible

Corriente de salida escalable

Parámetros técnicos clave

Voltaje de salida de 495V min

Voltaje de salida máxima de 36V

Salida de corriente de 100 mA

± 2.2% tolerancia

1 MA Corriente - Cátodo

Características de calidad y seguridad

Operación robusta en condiciones duras

Cumplimiento de los estándares de calidad de la industria

Compatibilidad

Compatible con una amplia gama de circuitos

Huella para el paquete SOT-23-5

Áreas de aplicación

Fuente de alimentación

Sistemas de adquisición de datos

Electrónica de consumo

Control industrial

Ciclo de vida del producto

Estado del producto activo

Disponibilidad a largo plazo compatible con

Varias razones clave para elegir este producto

Referencia de voltaje de alta precisión

Temperatura de funcionamiento extendida adecuada para aplicaciones industriales

Salida ajustable para uso versátil

Marca reconocida para la calidad y la fiabilidad

Alta corriente de salida en comparación con otras referencias de voltaje

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments TL431QDBVR

Atributo del producto TL431QDBVRE4 TL431QDBZR TL431QDBZR,215 TL431QDBVTE4
Número de pieza TL431QDBVRE4 TL431QDBZR TL431QDBZR,215 TL431QDBVTE4
Fabricante Texas Instruments Texas Instruments Nexperia USA Inc. Texas Instruments
Suministro de corriente - - - -
Coeficiente de temperatura - - - -
Tensión - Entrada - - - -
Tipo de referencia - External, Internal External External, Internal
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo de salida - Current - Unbuffered Voltage - Buffered -
Tolerancia - - - -
Corriente - Salida - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Ruido - 10Hz a 10kHz - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Cátodo - - - -
Salida de voltaje - (Max) - - - -
Voltaje - Salida (Min / Fijo) - - - -
Serie - - - -
Ruido - 0.1Hz a 10Hz - - - -

TL431QDBVR Hoja de datos PDF

Descargue las hojas de datos PDF TL431QDBVR y la documentación Texas Instruments para TL431QDBVR - Texas Instruments.

Ensamblaje de PCN/origen
Additional Assembly sites 21/Sep/2021.pdf
Diseño/especificación de PCN
Copper Wire Revision C 24/Sep/2014.pdf TL431x/TL432x 13/Jul/2022.pdf
