CasaProductosCircuitos integrados (ICS)Expansores de e/s de interfazTCA9535DBR

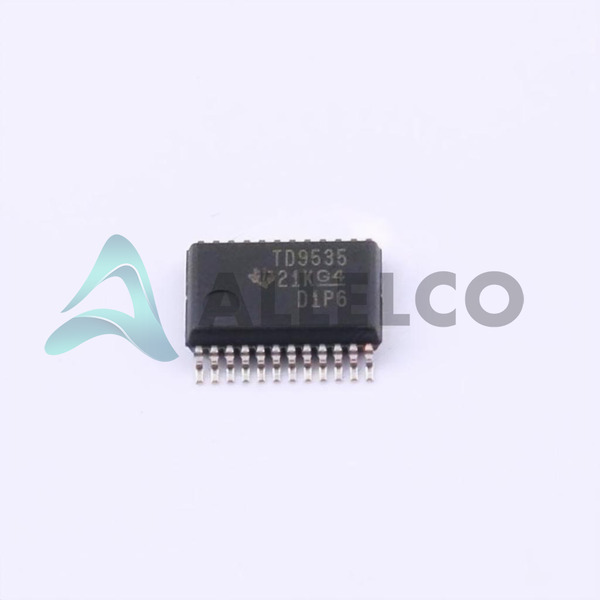

TCA9535DBR Image
TCA9535DBR Image - 1TCA9535DBR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

TCA9535DBR - Texas Instruments

Fabricante Número de pieza
TCA9535DBR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-TCA9535DBR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC XPNDR 400KHZ I2C SMBUS 24SSOP
Embalaje
24-SSOP
Ficha de datos
1.TCA9535DBR.pdf ...

Diseño/especificación de PCN

Datasheet Chg 06/Jun/2016.pdf

Hoja de datos HTML

TCA9535.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 58480
  • Precio unitario: $1.508
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.508 $1.51
10+ $1.305 $13.05
30+ $1.179 $35.37
100+ $1.049 $104.90
500+ $0.991 $495.50
1000+ $0.965 $965.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas TCA9535DBR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - TCA9535DBR con especificaciones similares a Texas Instruments - TCA9535DBR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 1.65V ~ 5.5V
Paquete del dispositivo 24-SSOP
Serie -
Paquete / Cubierta 24-SSOP (0.209", 5.30mm Width)
Paquete Tape & Reel (TR)
Tipo de salida Push-Pull
Temperatura de funcionamiento -40°C ~ 85°C
Atributo del producto Valor del atributo
Número de E / S 16
Tipo de montaje Surface Mount
salida de interrupción Yes
Interfaz I²C, SMBus
Caracteristicas POR
Corriente - Fuente / sumidero de salida 10mA, 25mA
Frecuencia de reloj 400 kHz
Número de producto base TCA9535

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

TCA9535DBR

Fabricante

Instrumentos de Texas

Introducción

El TCA9535DBR es un expansor de E/S de los instrumentos de Texas diseñados para interfaces I2C o SMBUS.

Características del producto y rendimiento

Puertos de E/S de 16 bits para la expansión de entrada/salida

Interfaz compatible con I2C y SMBUS

Salida de interrupción para la notificación de cambio de entrada

Característica de reinicio de encendido (POR)

Configurable como entradas o salidas

Ventajas de productos

Baja corriente de espera

Puertos de E/S tolerantes de 5V

Protección de ESD mejorada

Parámetros técnicos clave

Número de E/S: 16

Interfaz: I2C, SMBus

Salida de interrupción: sí

Tipo de salida: Push-Pull

Corriente de salida: fregadero de 10 mA, fuente de 25 mA

Frecuencia del reloj: 400 kHz máximo

Suministro de voltaje: 1.65V a 5.5V

Temperatura de funcionamiento: -40 ° C a 85 ° C

Características de calidad y seguridad

Reinicio integrado de bajo voltaje

Filtro de ruido en las entradas SCL/SDA

El rendimiento de la creciente excede los 100 mA por Jesd 78, Clase II

Compatibilidad

Admite múltiples modos de velocidad de bus I2C (estándar, rápido, rápido de más)

Funciona con niveles lógicos de 1.65V a 5.5V

Áreas de aplicación

Sistemas de control industrial

Administración de servidores

Robótica

Gestión de energía

Electrónica de consumo

Ciclo de vida del producto

Estado activo del producto, no cerca de la interrupción

Disponibilidad para futuros reemplazos o actualizaciones

Varias razones clave para elegir este producto

Facilidad de expansión de entradas y salidas sobre un bus I2C en serie

Compatibilidad con diferentes modos de velocidad del bus para la flexibilidad del sistema

Características de seguridad robustas para una mejor confiabilidad

Rango de voltaje amplio que acomoda diversas fuentes de alimentación

Adecuado para amplias aplicaciones industriales y comerciales

Empaque en forma de cinta y carrete para procesos de ensamblaje eficientes

Tecnología de montaje en superficie para un diseño de PCB compacto y eficiente

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments TCA9535DBR

Atributo del producto TCA9535DBT TCA9534ADWR TCA9536BDTMR TCA9535MRGER
Número de pieza TCA9535DBT TCA9534ADWR TCA9536BDTMR TCA9535MRGER
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Tipo de montaje - Surface Mount Through Hole Surface Mount
Interfaz - - - -
Tipo de salida - Current - Unbuffered Voltage - Buffered -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
salida de interrupción - - - -
Corriente - Fuente / sumidero de salida - - - -
Serie - - - -
Caracteristicas - - - Simultaneous Sampling
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Número de E / S - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Frecuencia de reloj - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de producto base - DAC34H84 MAX500 ADS62P42
Suministro de voltaje - - - -

TCA9535DBR Hoja de datos PDF

Descargue las hojas de datos PDF TCA9535DBR y la documentación Texas Instruments para TCA9535DBR - Texas Instruments.

Diseño/especificación de PCN
Datasheet Chg 06/Jun/2016.pdf
Embalaje de PCN
Reel 10/Jul/2018.pdf Reels 19/Apr/2018.pdf
Hoja de datos HTML
TCA9535.pdf
