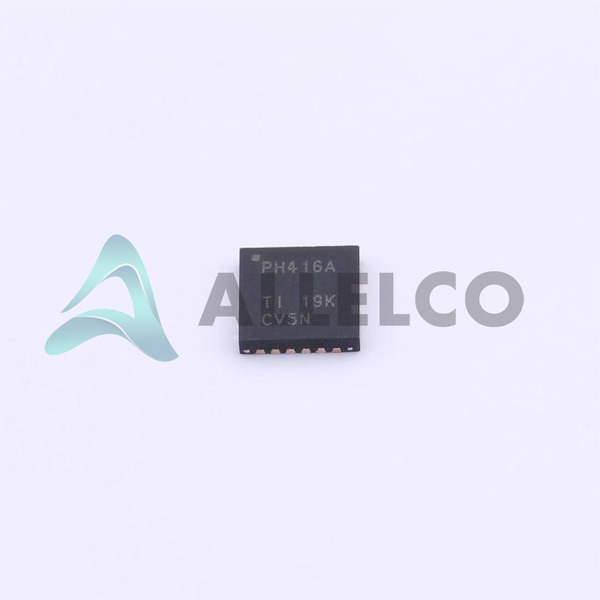

Número de pieza del fabricante
Tca6416artwr
Fabricante
Instrumentos de Texas
Introducción
E/S Expander IC con 16 interfaces GPIO para conectividad periférica extendida en sistemas de microcontroladores.
Características del producto y rendimiento
Expansor de E/S de 16 bits
Interfaz compatible con I2C y SMBUS
Interrupción de salida para la notificación de eventos
Restablecimiento de encendido
Tipo de salida Push-Pull
Admite capacidades de fuente/fregadero de salida de 10 mA y 25 mA
Frecuencia de reloj de hasta 400 kHz para la interfaz I2C
El suministro de voltaje amplio varía de 1.65V a 5.5V
Adecuado para operar en un rango de temperatura industrial de -40 ° C a 85 ° C
Paquete de 24 wfqfn (4x4) de superficie para el diseño compacto de PCB
Ventajas de productos
Permite la expansión de GPIOS que facilita la escalabilidad de diseño
Simplifica la conexión con la interfaz I2C común y estándar de la industria
La función de interrupción permite la comunicación eficiente y la gestión de energía al alertar cuándo cambia el estado de entrada
El rango de voltaje amplio proporciona flexibilidad de diseño para varios suministros
El rango de alta temperatura garantiza la funcionalidad en entornos hostiles
Parámetros técnicos clave
Número de E/S: 16
Interfaz: I2C, SMBus
Salida de interrupción: sí
Corriente - Fuente de salida/sumidero: 10 mA, 25 mA
Frecuencia de reloj: 400 kHz
Voltaje - Suministro: 1.65V ~ 5.5V
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Características de calidad y seguridad
Diseño robusto para alta fiabilidad
Cumple con las normas de calidad y las pautas de seguridad estándar de la industria
Compatibilidad
Compatible con una amplia gama de microcontroladores y procesadores que admiten la interfaz I2C
Áreas de aplicación
Sistemas integrados
Expansión periférica del microcontrolador
Control industrial
Automatización del hogar
Electrónica de consumo
Ciclo de vida del producto
Estado del producto activo
No se acerca a la interrupción con soporte continuo
Varias razones clave para elegir este producto
Mejora la capacidad GPIO de los microcontroladores sin necesidad de un rediseño importante
Bajo consumo de energía para aplicaciones con batería
La interfaz flexible con I2C/SMBUS permite una integración simple en los sistemas existentes
Rendimiento confiable en condiciones de temperatura de funcionamiento amplias
Fácil de integrar en diseños con restricciones espaciales debido a su pequeño paquete de factor de forma
Soporte de instrumentos de Texas para disponibilidad a largo plazo y asistencia técnica
