Número de pieza del fabricante

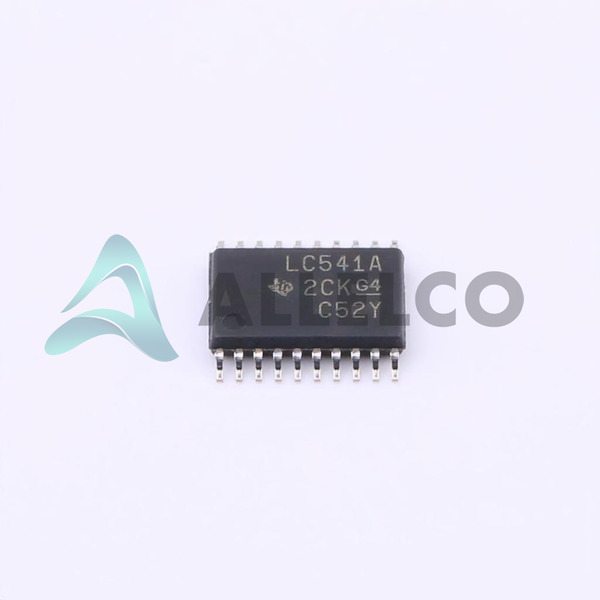

Sn74lvc541apwrg4
Fabricante
Instrumentos de Texas
Introducción
El SN74LVC541APWRG4 es parte de la serie 74LVC, y es un búfer lógico diseñado para la operación con un rango de voltaje propicio a aplicaciones de bajo voltaje.
Características del producto y rendimiento
Buffer de ocho líneas con lógica no inversa
Salidas de 3 estados para interfaz de bus
Admite entradas tolerantes de 5V
Requisitos de potencia de baja unidad
Capacidad de transferencia de datos de alta velocidad
Ventajas de productos
Compatible con ambientes de bajo voltaje y de voltaje mixto
Asegura un consumo de energía reducido
Flexibilidad debido a salidas de 3 estados
Ideal para aplicaciones de alta densidad y alta velocidad
Parámetros técnicos clave
Tipo de lógica: búfer, no inversión
Número de elementos: 1
Número de bits por elemento: 8
Salida de corriente alta, baja: 24 mA, 24 mA
Suministro de voltaje: 1.65V ~ 3.6V
Temperatura de funcionamiento: -40 ° C ~ 125 ° C (TA)
Características de calidad y seguridad
Rango de temperatura de funcionamiento robusto
Cumple o excede los estándares de la industria para el rendimiento
Baja tasa de error y transmisión de datos confiable
Compatibilidad
Interfaz con otros elementos dentro de la serie 74LVC
Adecuado para interfaz de lógica de voltaje mixto
Diseñado para la tecnología de montaje en superficie y compatible con envases estándar de 20-TSOP
Áreas de aplicación
Comunicación de datos
Sistemas informáticos
Amortiguación de señal
Electrónica industrial
Ciclo de vida del producto
Descontinuado en digi-key
Potencial para el aviso al final de la vida o ya descontinuado por el fabricante
La disponibilidad de reemplazos o actualizaciones debe verificarse con el fabricante
Varias razones clave para elegir este producto
La operación de alta velocidad lo hace adecuado para circuitos lógicos rápidos
Operación de bajo voltaje compatible con la última tecnología
Alta capacidad de accionamiento de 24 mA para salidas altas y bajas
La funcionalidad de salida de 3 estados proporciona una alta flexibilidad para el diseño del sistema
El rango de temperatura de funcionamiento extendido garantiza la confiabilidad en diversos entornos
Fabricado por Texas Instruments, líder en soluciones de semiconductores
