Número de pieza del fabricante

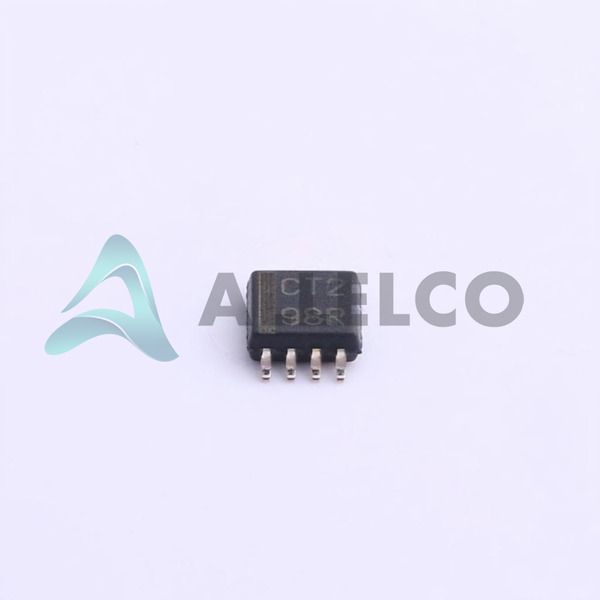

Sn74lvc2t45dctr
Fabricante
Instrumentos de Texas
Introducción
SN74LVC2T45DCTR es un traductor de nivel de voltaje de 2 bits para la señalización digital bidireccional.
Características del producto y rendimiento
Traducción del nivel de voltaje bidireccional
2 canales para la transferencia de datos bidireccional
Compatibilidad de rango de voltaje amplio: 1.65 V ~ 5.5 V en VCCA y VCCB
Salidas tri-estatal, no invertidas para flexibilidad en el diseño de circuitos
Alta tasa de datos admite hasta 420 Mbps para comunicación rápida de datos
Funciona en un rango de temperatura amplio: -40 ° C ~ 85 ° C
Tecnología de montaje en superficie para la eficiencia de PCB
Compatible con una miríada de niveles de señal digital
Ventajas de productos
Interfaz sin interrupciones entre dispositivos que funcionan a diferentes niveles de voltaje
Elimina la necesidad de dispositivos de doble suministro y señal de control de dirección
Adecuado para la integración del sistema de voltaje mixto
Minimiza la distorsión de la señal y los errores de sincronización
Parámetros técnicos clave
Nivel de voltaje: bidireccional
Número de circuitos: 1
Canales por circuito: 2
Voltaje VCCA y VCCB: 1.65 V a 5.5 V
Velocidad de datos: 420 Mbps
Temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
El rango de temperatura operacional robusto garantiza la confiabilidad en diferentes condiciones ambientales
Sin plomo y que cumplen con ROHS para la consideración ambiental
Compatibilidad
Flexible para su uso con una variedad de dispositivos debido al amplio rango de voltaje
Compatible con varios protocolos de comunicación
Adecuado para la interfaz con microcontroladores, procesadores y otros sistemas digitales
Áreas de aplicación
Sistemas electrónicos de voltaje múltiple
Traducción de señal lógica en periféricos de la computadora
Dispositivos móviles y electrónica de consumo
Sistemas de comunicación de datos
Ciclo de vida del producto
Estado actual: activo
No se acerca a la interrupción, con soporte y disponibilidad continuos
Varias razones clave para elegir este producto
Ideal para la interfaz entre sistemas que funcionan a diferentes voltajes
Ayuda a preservar la integridad de la señal en una operación de alta velocidad
Compatible con una miríada de familias lógicas
Reduce la complejidad en los sistemas de doble voltaje
Compromiso de Texas Instruments con la calidad y el soporte técnico
Disponibilidad en formato de cinta y carrete para facilitar la fabricación de alto volumen
