Número de pieza del fabricante

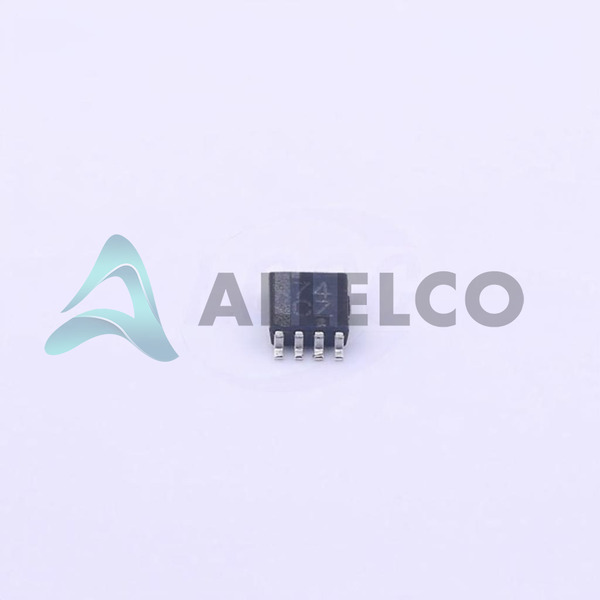

Sn74lvc2g74dcur
Fabricante
Instrumentos de Texas
Introducción
El SN74LVC2G74DCUR es un solo flip lógico de tipo D diseñado para operabilidad de alta frecuencia y rendimiento estable, integrado dentro de la serie 74LVC.
Características del producto y rendimiento
Opera de 1.65V a 5.5V
Frecuencia de reloj máxima de 200 MHz
El retraso de propagación máximo es de 4.4ns a 5V, 50pf
El tipo de activación es un borde positivo
El tipo de salida es complementario con salidas duales (Q y QBAR)
Admite una unidad de salida de hasta 32 mA a 5V
Ventajas de productos
Bajo consumo de energía con corriente inactiva de 10 µA
Admite un amplio rango de voltaje de funcionamiento
Compatible con niveles lógicos hasta 1.65 V
Rendimiento de alta velocidad adecuado para aplicaciones de alta frecuencia
Parámetros técnicos clave
Frecuencia de reloj: 200 MHz
Retraso de propagación máxima: 4.4ns @ 5V, 50pf
Corriente de salida: 32MA (alto y bajo)
Rango de suministro de voltaje: 1.65V a 5.5V
Capacitancia de entrada: 5 pf
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
El rango de temperatura de funcionamiento extendido garantiza la confiabilidad en condiciones extremas
La capacidad de entrada baja reduce la disipación de potencia
Compatibilidad
Compatible con lógica CMOS de 5V
Huella y compatibilidad funcional con envases de 8-VSOP
Áreas de aplicación
Sistemas de comunicación
Proceso de datos
Electrónica de consumo
Sistemas integrados
Ciclo de vida del producto
Estado activo del producto, no por interrupción
Disponibilidad de reemplazos o actualizaciones dentro de Texas Instruments 74LVC Series
Varias razones clave para elegir este producto
Ideal para aplicaciones de alta frecuencia debido a una alta frecuencia de reloj de 200 MHz
El rango de temperatura extendido lo hace adecuado para aplicaciones industriales
Admite operaciones de 5V y más de voltaje de 1.65 V para uso versátil en sistemas de voltaje mixto
El bajo consumo de energía ayuda en diseños de eficiencia energética
Altamente confiable con un rendimiento sólido en condiciones de funcionamiento extendidas
