Número de pieza del fabricante
Sn74lvc2g66dctr
Fabricante
Instrumentos de Texas
Introducción

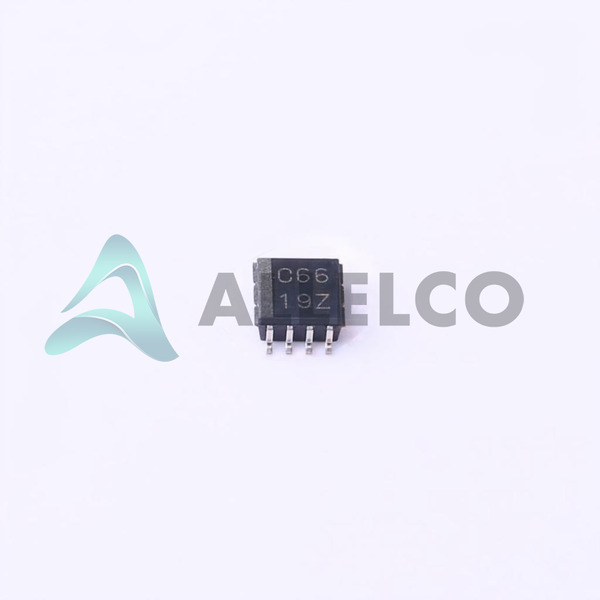

El SN74LVC2G66DCTR de Texas Instruments es un interruptor analógico dual diseñado para aplicaciones de multiplexación y activación de señales.
Características del producto y rendimiento
Configuración dual de una sola polinización, de tiros individuales (SPST)
Resistencia máxima en el estado de 10 ohmios
Matriota de canal a canal de 2ohm como máximo
El voltaje de suministro varía de 1.65V a 5.5V
Tiempo de cambio rápido de hasta 3.9ns y el apagado de 6.3ns
Alto rendimiento de ancho de banda de hasta 300MHz
Capacitancia de canal baja de 6pf
Corriente de fuga mínima (100a máximo)
Excelente aislamiento de diafonía de -58dB a 1MHz
Ventajas de productos
Alto rendimiento en un paquete pequeño
Bajo consumo de energía y distorsión de señal reducida
Adecuado para aplicaciones de alta velocidad
Parámetros técnicos clave
Circuito de interruptor: SPST NO
Circuito multiplexor/demultiplexor: 1: 1
Resistencia en el estado: 10ohm
Voltaje de suministro: 1.65V ~ 5.5V
Ancho de banda de 3db: 300MHz
Tiempo de cambio: 3.9NS (ton), 6.3ns (TOFF)
Temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
Diseñado para operar en una amplia gama de temperaturas para un rendimiento robusto en varios entornos
Compatibilidad
Configuración de montaje en superficie, adecuado para su uso en PCB compactos y densamente poblados
Áreas de aplicación
Transmisión de datos
Enrutamiento de señal
Procesamiento de señales de audio y video
Equipo de comunicación
Ciclo de vida del producto
Estado: Activo
Compatible continuamente sin indicación actual de interrupción
Varias razones clave para elegir este producto
Altamente confiable con baja resistencia y alto ancho de banda
El soporte de voltaje versátil lo hace ideal para sistemas de voltaje múltiple
Tiempos de cambio rápidos para aplicaciones de alta frecuencia
Calidad de construcción robusta adecuada para rangos de temperatura industrial
Respaldado por la experiencia probada de Texas Instruments en diseño de circuitos
