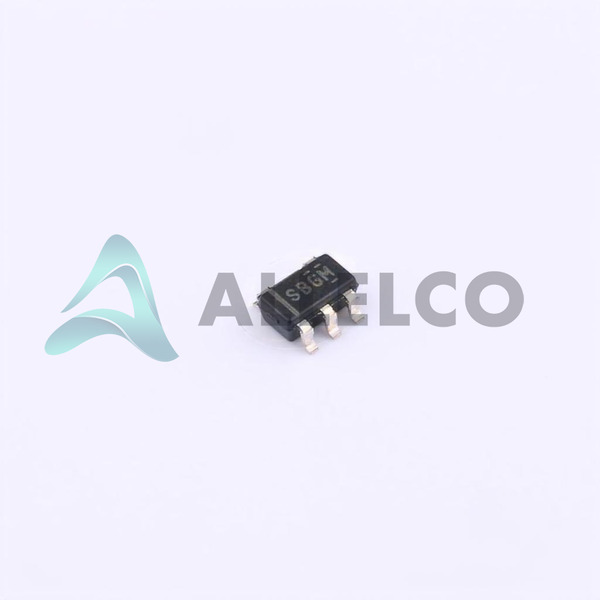

Número de pieza del fabricante
SN74LVC1G32MDBVREP
Fabricante
Instrumentos de Texas
Introducción
El SN74LVC1G32MDBVREP es una sola puerta positiva o de 2 entradas.
Características del producto y rendimiento
Tipo de lógica: o puerta
Número de circuitos: 1
Número de entradas: 2
Voltaje - Rango de suministro: 1.65V a 5.5V
Corriente inactiva baja: 10 µA
Corriente de salida alta: 32MA
Corriente de salida baja: 32MA
Retraso de propagación máxima: 4.5ns a 5V, 50pf
Rango de temperatura de funcionamiento amplio: -55 ° C a 125 ° C
Tipo de montaje: soporte de superficie
Ventajas de productos
Compatible con aplicaciones de voltaje descendente
Consumo de energía ultra bajo para aplicaciones sensibles a la energía
Capacidad de accionamiento de alta salida
Parámetros técnicos clave
Voltaje de suministro: 1.65V ~ 5.5V
Corriente inactiva (máx): 10 µA
Corriente de salida alta, baja: 32MA, 32MA
Nivel lógico de entrada - Bajo: 0.7V ~ 0.8V
Nivel lógico de entrada - Alto: 1.7V ~ 2V
Retraso de propagación: 4.5ns @ 5V, 50pf
Características de calidad y seguridad
Pasa el estricto rango de temperatura industrial estándar
Adecuado para aplicaciones de alta fiabilidad
Compatibilidad
Compatibilidad flexible con múltiples voltajes de suministro
Paquete estándar SOT-23-5 compatible con tecnología de montaje en superficie
Áreas de aplicación
Electrónica de consumo
Sistemas de telecomunicaciones
Sistemas de procesamiento de datos
Productos portátiles y con batería
Sistemas integrados
Ciclo de vida del producto
Estado: Activo
No indicado como una interrupción cercana
Opciones de reemplazo o actualización generalmente disponibles a través de Texas Instruments
Varias razones clave para elegir este producto
Admite entradas tolerantes de 5V para la integración del sistema de voltaje mixto
Características mejoradas de protección de ESD
Bajo retraso de propagación para aplicaciones de alta velocidad
Disponible en envasado de cinta y carrete para procesos de ensamblaje automatizados
El rango de temperatura de funcionamiento robusto se adapta a aplicaciones industriales
Paquete compacto SOT-23-5 para aplicaciones con restricciones espaciales
Fabricado por Texas Instruments, líder en soluciones de semiconductores
