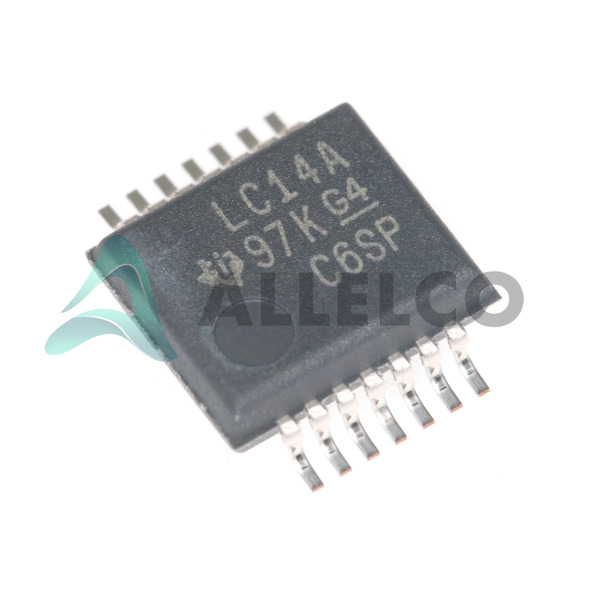

Número de pieza del fabricante
Sn74lvc14adbr
Fabricante
Instrumentos de Texas
Introducción
El SN74LVC14AdBR es un inversor Hex Schmitt Trigger diseñado para una operación VCC de 1.65 V a 3.6 V.
Características del producto y rendimiento
Seis inversores con entradas Schmitt Trigger
Bajo consumo de energía, 1 µA max I_CC
Salidas de corriente de transmisión alta (24 mA tanto alta como baja)
Rango de voltaje de suministro amplio (1.65V a 3.6V)
Formato de montaje SMD (dispositivo de montaje en superficie)
Ventajas de productos
Inmunidad de ruido mejorada con acción Schmitt Trigger
Adecuado para aplicaciones tolerantes de 5V
Retrasos de propagación de señal mínima
Altamente adecuado para aplicaciones con batería debido al bajo consumo de energía
Admite la operación de voltaje de modo mixto
Diseño flexible para diversas necesidades lógicas
Parámetros técnicos clave
Tipo de lógica: disparador del inversor Schmitt
Número de circuitos: 6
Suministro de voltaje: 1.65V a 3.6V
Inquilino de corriente (máx): 1 µA
Salida de corriente alta, baja: 24 mA
Retraso de propagación máxima @ V, Max CL: 6.2ns @ 3.3V, 50pf
Características de calidad y seguridad
Temperatura de funcionamiento: -40 ° C a 125 ° C asegura la estabilidad en una amplia gama de condiciones ambientales.
Compatibilidad
Totalmente compatible con los estándares de nivel de lógica CMOS, NMOS y TTL
Tipo de montaje: compatible con técnicas de montaje en superficie
Nivel lógico de entrada bajo: 0.15V ~ 0.8V
Nivel lógico de entrada alto: 1.3V ~ 2V
Áreas de aplicación
Ideal para la formación de ondas y la supresión de ruido
Útil en circuitos lógicos de alta velocidad
Electrónica de consumo
Telecomunicaciones
Servidor
Sistemas informáticos
Ciclo de vida del producto
Estado activo del producto sin indicios de interrupción cercana
Soporte continuo del fabricante para reemplazos o actualizaciones
Varias razones clave para elegir este producto
Fabricado por el líder de la industria de buena reputación Texas Instruments
Rango de temperatura de funcionamiento amplio adecuado para aplicaciones industriales
La versatilidad en el voltaje de la fuente de alimentación se alinea con aplicaciones modernas de bajo voltaje
Soporte integral de aplicaciones, que abarca los mercados de consumidores a industriales
Tecnología de vanguardia para tiempos de retraso de puerta minimizados, mejorando la operación de alta velocidad
Paquete SSOP estándar de la industria para la fiabilidad y la compacidad
