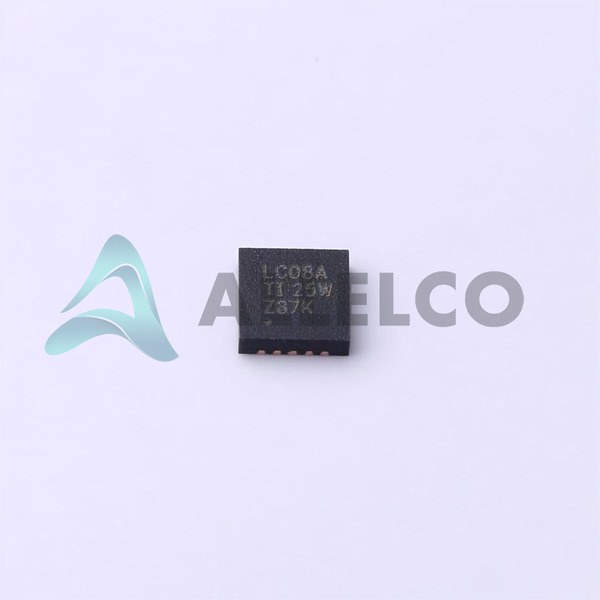

Número de pieza del fabricante
Sn74lvc08argyr
Fabricante
Instrumentos de Texas
Introducción
Quad 2-entrada y puerta
Parte de la familia 74LVC de ICS lógico
Características del producto y rendimiento
Función de 2 entradas y puerta
Funciona con 1.65V a 3.6V de voltaje de suministro
Corriente inactiva baja de 1 μA (Max)
Capacidad de accionamiento de alta salida de hasta 24 mA
Retraso de propagación rápida de 3.9 ns (típico)
Las entradas y salidas son tolerantes a 5V
Admite el intercambio en caliente y la inserción en vivo
La protección de ESD excede los 2 kV HBM
Ventajas del producto
Paquete VQFN de 14 pines compacto
Rango de temperatura de funcionamiento amplio de -40 ° C a 125 ° C
Compatible con ROHS y sin plomo
Parámetros técnicos clave
Número de entradas: 2
Número de circuitos: 4
Suministro de voltaje: 1.65V a 3.6V
Nivel lógico de entrada Bajo: 0.7V a 0.8V
Nivel lógico de entrada alto: 1.7V a 2V
Inquilino actual (max): 1 μA
Salida de corriente alta, baja: 24 mA, 24 mA
Tipo de lógica: y puerta
Retraso de propagación máxima @ 3.3V, 50pf: 3.9 ns
Características de calidad y seguridad
ROHS3 Cumplante
La protección de ESD excede los 2 kV HBM
Compatibilidad
Parte de la serie 74LVC de ICS lógicos
Compatible con familias lógicas de 5V
Áreas de aplicación
Funciones lógicas de uso general
Diseños digitales de bajo voltaje y alta velocidad
Aplicaciones de interfaz y traducción de nivel
Ciclo de vida del producto
Estado de producción actual
Opciones de reemplazo/actualización disponibles si es necesario
Razones clave para elegir este producto
Alto rendimiento, bajo potencia y puerta
Paquete VQFN compacto y de ahorro de espacio
Voltaje amplio y rango de operación de temperatura
Cumplimiento de ROHS y construcción sin plomo
Excelente protección de ESD para operaciones confiables
Compatibilidad con familias lógicas de 5V
