Número de pieza del fabricante

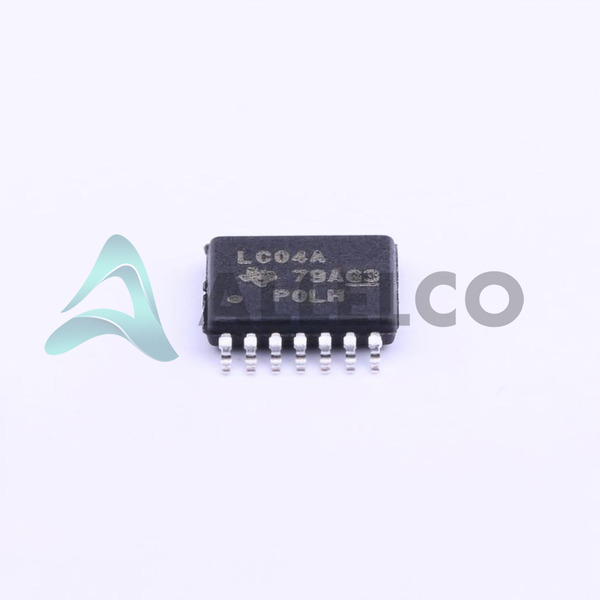

Sn74lvc04apwrg4
Fabricante
Instrumentos de Texas
Introducción
SN74LVC04APWRG4 es un circuito integrado de inversor hexadecimal de los instrumentos de Texas adecuados para la traducción de voltaje e inversión lógica en aplicaciones de alta velocidad.
Características del producto y rendimiento
Seis inversores independientes
Bajo consumo de energía
Diseñado para operación VCC de 1.65V a 3.6V
Niveles de entrada compatibles con sistemas de 5V
Unidad de salida alta, hasta 24 mA
Niveles de umbral de entrada bajos para interfaz flexible
Optimizado para conmutación de alta velocidad
Ventajas de productos
Rendimiento robusto sobre temperaturas extendidas
Diseño versátil para una variedad de aplicaciones
La alta capacidad de accionamiento permite conducir cargas más pesadas
Parámetros técnicos clave
Tipo lógico: inversor
Número de circuitos: 6
Número de entradas: 1
Voltaje - Suministro: 1.65V a 3.6V
Corriente - Obliescent (Max): 1 µA
Corriente - salida alta, baja: 24 mA
Nivel lógico de entrada - Bajo: 0.7V a 0.8V
Nivel lógico de entrada - alto: 1.7V a 2V
Retraso de propagación máxima @ V, Max CL: 4.3ns a 3.3V, 50pf
Temperatura de funcionamiento: -40 ° C a 125 ° C
Tipo de montaje: soporte de superficie
Paquete de dispositivo de proveedor: 14-TSOP
Paquete / Caso: 14-TSOP (0.173 ", ancho de 4.40 mm)
Características de calidad y seguridad
Robusto contra olas eléctricas
Rango de temperatura de funcionamiento extendido adecuado para entornos industriales
Cumplimiento estándar para estándares de la industria electrónica
Compatibilidad
Compatible con las traducciones de voltaje descendente y de voltaje
Integrable con niveles lógicos de 5V sin la necesidad de palancas de cambio de nivel
Áreas de aplicación
Electrónica de consumo
Telecomunicaciones
Proceso de datos
Computación
Sistemas de control industrial
Dispositivos portátiles
Ciclo de vida del producto
Estado del producto: descontinuado en digi-key
Potencial de disponibilidad y apoyo limitados
Potencial para abastecer desafíos o soluciones de posventa
Varias razones clave para elegir este producto
Calidad y confiabilidad de los instrumentos de Texas
Bajo consumo de energía para diseños sensibles a la batería
Versatilidad en múltiples aplicaciones y necesidades de diseño
Facilidad de interactuar con varias familias lógicas
Admite funciones lógicas complejas con un solo circuito
Rendimiento de alta velocidad adecuado para entornos exigentes
