Número de pieza del fabricante

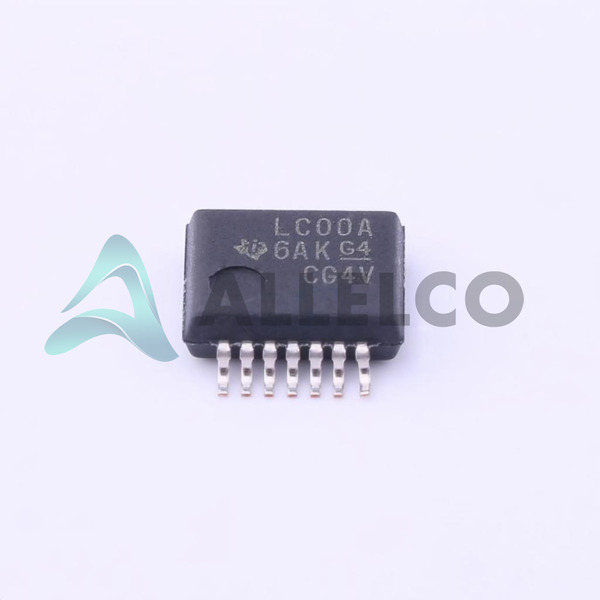

Sn74lvc00adbr
Fabricante
Instrumentos de Texas
Introducción
SN74LVC00AdBR es una puerta NAND quad de 2 entradas diseñada para operación VCC de 1.65V a 3.6V.
Características del producto y rendimiento
Cuatro puertas NAND independientes de 2 entradas.
Opera de 1.65V a 3.6V.
Corriente de salida máxima de 24 mA para estados altos y bajos.
Corriente inactiva baja de 1 µA.
Retraso de propagación típico de 4.1NS a 3.3V y 50pf de carga.
Los niveles de lógica de entrada acomodan 0.7V a 0.8V para un nivel bajo y 1.7V a 2V para un nivel alto.
El amplio rango de temperatura de funcionamiento de -40 ° C a 125 ° C.
Ventajas de productos
Operación de alta velocidad adecuada para el procesamiento de señal de alta frecuencia.
Bajo consumo de energía para aplicaciones sensibles a la energía.
Admite entradas tolerantes de 5V que permiten la interfaz con niveles lógicos de voltaje más altos.
Parámetros técnicos clave
Tipo de lógica: NAND GATE.
Número de circuitos: 4.
Suministro de voltaje: 1.65V ~ 3.6V.
Corriente inactiva (máx): 1 µA.
Corriente de salida (alta, baja): 24 mA.
Niveles de lógica de entrada (bajo, alto): 0.7V ~ 0.8V, 1.7V ~ 2V.
Retraso de propagación: 4.1ns @ 3.3V, 50pf.
Temperatura de funcionamiento: -40 ° C ~ 125 ° C.
Características de calidad y seguridad
Cumple con la Directiva ROHS para la seguridad ambiental.
Confiabilidad probada para condiciones de temperatura de funcionamiento extendidas.
Compatibilidad
Compatible con técnicas de montaje y soldadura SSOP de 14 pines.
Admite entradas de señal de 5 V para compatibilidad cruzada con diferentes familias lógicas.
Áreas de aplicación
Sistemas DSP de alta velocidad.
Gestión de energía.
Proceso de datos.
Electrónica de consumo.
Telecomunicaciones.
Ciclo de vida del producto
Estado del producto: activo.
No se espera que se descontinúe pronto.
Soporte continuo y disponibilidad de reemplazos y actualizaciones.
Varias razones clave para elegir este producto
Rendimiento lógico de alta velocidad robusto de un fabricante de confianza Texas Instruments.
Corriente inactiva extremadamente baja para aplicaciones sensibles a la energía.
Amplia compatibilidad con los microcontroladores modernos y otros sistemas digitales.
Embalaje de 14-SSOP estándar de la industria para facilitar la integración.
Adecuado para una amplia gama de condiciones operativas en productos industriales y de consumo.
Respaldado por el apoyo confiable y la cadena de suministro de Texas Instruments.
