Número de pieza del fabricante

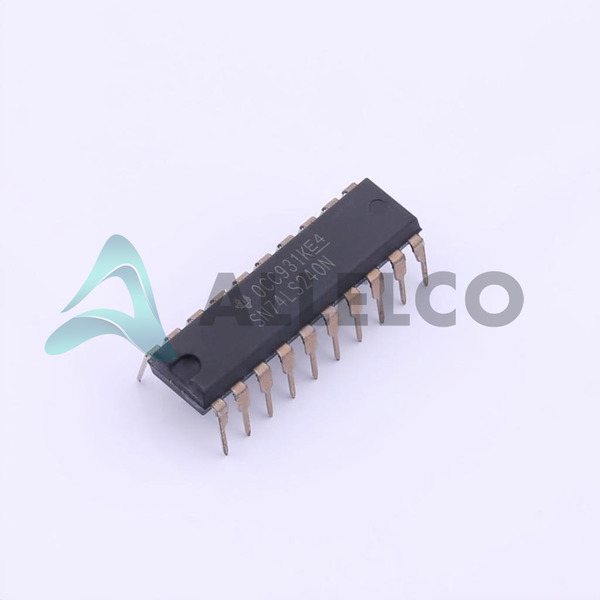

SN74LS240N
Fabricante
Instrumentos de Texas
Introducción
El SN74LS240N es un búfer dual de 4 bits y un controlador de línea diseñado para mejorar la integridad de la señal a través de salidas invertidas y capacidades de 3 estados.
Características del producto y rendimiento
Búfer de inversión dual de 4 bits y controlador de línea
Salidas de 3 estados para la conexión a los buses del sistema
Capacidad de salida de alta corriente (IOH de 15 mA, IOL de 24 mA)
Diseñado para su uso con fuentes de alimentación de 5V (4.75V ~ 5.25V)
Rango de temperatura de funcionamiento estándar (0 ° C ~ 70 ° C)
Montaje de orificio a través de la fácil integración en PCBS
Familias lógicas Compatibilidad cruzada dentro de la serie 74LS
Ventajas de productos
Capacidad de conducción de señal mejorada
Impacto en las variaciones de la fuente de alimentación minimizada
Extensión lógica para circuitos digitales
Facilidad de uso en sistemas de componentes múltiples
Compatibilidad con voltajes lógicos estándar
Rendimiento de temperatura robusta para entornos variados
Parámetros técnicos clave
Tipo lógico: búfer, inversión
Número de elementos: 2
Número de bits por elemento: 4
Tipo de salida: 3-estado
Corriente - salida alta, baja: 15 mA, 24 mA
Voltaje - Suministro: 4.75V ~ 5.25V
Temperatura de funcionamiento: 0 ° C ~ 70 ° C
Tipo de montaje: a través del agujero
Paquete / Caso: 20-DIP (0.300 ", 7.62 mm)
Paquete de dispositivo de proveedor: 20 PDIP
Características de calidad y seguridad
Cumple o excede los estándares de la industria para dispositivos lógicos
Construido con materiales y tecnología de alta fiabilidad
Compatibilidad
Compatible con varios componentes lógicos de la serie 74LS
Intercambiable con múltiples tipos de dispositivos para la flexibilidad de diseño del sistema
Áreas de aplicación
Procesamiento de señal digital
Sistemas de comunicación
Gestión de datos
Sistemas de control
Dispositivos informáticos
Instrumentación electrónica
Ciclo de vida del producto
Estado del producto: activo
No se acerca a la interrupción con disponibilidad estable
Las actualizaciones y los reemplazos están disponibles como parte de la serie 74LS
Varias razones clave para elegir este producto
Capacidades de manejo robustas para exigentes circuitos lógicos
Inmunidad de alta ruido debido al diseño de búfer invertir
Interfaz fácil con configuraciones de bus estándar
Rendimiento confiable dentro de las variaciones de voltaje de suministro
Gran rango de temperatura de funcionamiento adecuado para aplicaciones comerciales
Confiabilidad comprobada de Texas Instruments, líder en fabricación de semiconductores
