Número de pieza del fabricante
SN74LS20DR
Fabricante
Instrumentos de Texas
Introducción

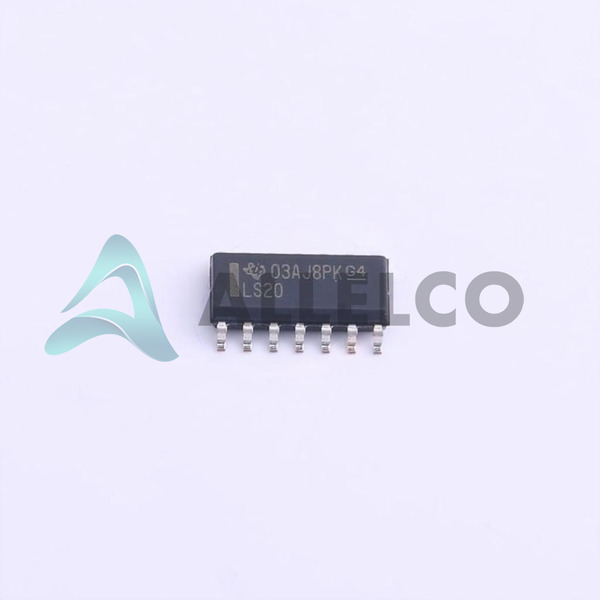

El SN74LS20DR es una puerta NAND dual de 4 entradas de la serie 74LS de Texas Instruments.
Características del producto y rendimiento
Configuración de puerta NAND de 4 entradas dual
Ofrece disipación de potencia típica de 19MW
Opera a través de un rango de suministro de voltaje de 4.75V a 5.25V
Voltaje de entrada de alto nivel de 2V, voltaje de entrada de bajo nivel de 0.8V
Tiempo de retraso de propagación de 15ns a 5V con una carga de 15pf
Ventajas de productos
La corriente de inicio baja de 800 µA maximiza la eficiencia de la energía
Capacidad de corriente de alta salida (400 µA de alto, 8 mA bajo) para conducir componentes conectados
Disponible en envasado de cinta y carrete para procesos de ensamblaje eficientes
Parámetros técnicos clave
Voltaje - Suministro: 4.75V ~ 5.25V
Corriente - Obliescent (Max): 800 µA
Corriente - salida alta, baja: 400 µA, 8 mA
Nivel lógico de entrada - Bajo: 0.8V
Nivel lógico de entrada - Alto: 2V
Retraso de propagación máxima @ V, Max CL: 15ns @ 5V, 15pf
Temperatura de funcionamiento: 0 ° C ~ 70 ° C
Características de calidad y seguridad
Utiliza tecnología lógica 74LS probada y probada
Opera de manera confiable dentro de rangos de temperaturas estándar de 0 ° C a 70 ° C
Compatibilidad
Compatible con otros componentes familiares lógicos de 74LS
Tipo de montaje: soporte de superficie
Se puede incorporarse a los sistemas existentes con un paquete de dispositivos de 14 soicos
Áreas de aplicación
Adecuado para una amplia gama de aplicaciones que incluyen diseño de circuitos lógicos, computación, procesamiento de datos e instrumentación
Ciclo de vida del producto
Estado activo del producto, con fabricación continua y sin interrupción del acercamiento
Los componentes generalmente están disponibles con reemplazos y actualizaciones en la familia Logic 74LS
Razones clave para elegir este producto
El SN74LS20DR de Texas Instruments es confiable, con un fabricante de confianza en la industria de semiconductores
Ofrece un consumo de energía eficiente, una consideración clave para los dispositivos con energía o sensibles a la energía
Alta corriente de salida que permite conducir múltiples cargas o interfaz con otros componentes lógicos
Retraso de propagación rápida para garantizar la operación del circuito receptivo
Paquete de montaje en superficie compatible con procesos modernos de fabricación de PCB
Viene en opciones de envasado de alto volumen, adecuados para requisitos de producción en masa
Parte de la familia lógica 74LS históricamente robusta, asegurando la disponibilidad y apoyo a largo plazo
