Número de pieza del fabricante

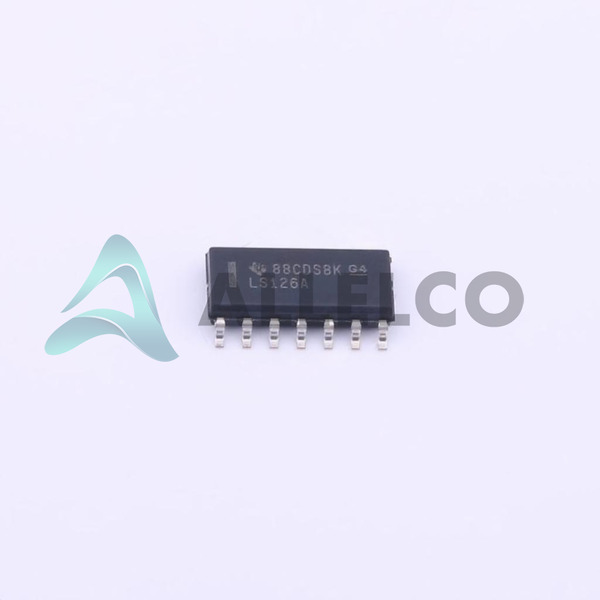

Sn74ls126adr
Fabricante
Instrumentos de Texas
Introducción
El SN74LS126AdR es un controlador de quad y línea diseñado para proporcionar funciones de búfer no inversor de alta velocidad con salidas de 3 estados.
Características del producto y rendimiento
Contiene cuatro búfer/controladores independientes
Salidas no inversor
Salidas de 3 estados para interfaz de bus
Puede conducir hasta 15 cargas LSTTL
Las salidas de alta corriente conducen hasta 24 mA
Diseñado para una operación de VCC de 4.75V a 5.25V
Ventajas de productos
Consumo de energía reducido debido a la tecnología Schottky de baja potencia
Confiabilidad de transmisión de datos mejorada
Compatible con sistemas orientados a bus
Rendimiento de alta velocidad
Uso de voltaje flexible que le permite funcionar bien en entornos de 5 V
Parámetros técnicos clave
Tipo de lógica: búfer, no inversión
Número de elementos: 4
Número de bits por elemento: 1
Salida de corriente alta, baja: 2.6mA, 24 mA
Suministro de voltaje: 4.75V ~ 5.25V
Rango de temperatura de funcionamiento: 0 ° C ~ 70 ° C
Tipo de montaje: soporte de superficie
Paquete/Caso: 14-SOIC
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en tecnología de semiconductores
Cumple con los estrictos estándares de calidad y confiabilidad
Compatibilidad
Intercambiable con otros productos lógicos de la serie LS
Adecuado para su uso en sistemas orientados a bus
Áreas de aplicación
Procesamiento de señal digital
Sistemas informáticos
Sistemas de transmisión de datos
Sistemas de control
Ciclo de vida del producto
Estado: Activo
Actualmente no está cerca de la interrupción, con los instrumentos de Texas comprometidos con la longevidad del producto
Los reemplazos o actualizaciones generalmente están disponibles debido al amplio soporte para la serie 74LS
Varias razones clave para elegir este producto
Alta confiabilidad y calidad estándar de la industria de Texas Instruments
El bajo consumo de energía mejora la eficiencia del sistema
Capacidades de búfer sin inversión de alta velocidad
Versatilidad en la aplicación con salidas de 3 estados para la transmisión de datos multiplexados
Amplio rango de temperatura de funcionamiento adecuado para varios entornos
