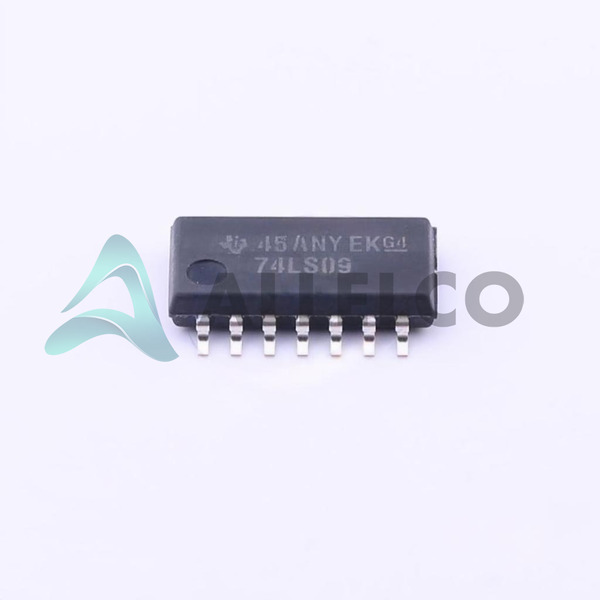

Número de pieza del fabricante
Sn74ls09nsr
Fabricante
Instrumentos de Texas
Introducción
El SN74LS09NSR pertenece a la serie 74LS, diseñada específicamente para aplicaciones que requieren múltiples y puertas con salidas de colección abiertas, manteniendo un rango de voltaje de suministro de 4.75V a 5.25V, en un paquete de montaje en superficie.
Características del producto y rendimiento
Cuenta con cuatro puertas de 2 entradas y salidas de colección abiertas
Funciona a un rango de suministro de voltaje de 4.75V a 5.25V
Admite un nivel lógico de entrada bajo de 0.8V y un alto nivel de lógica de entrada de 2V
Ofrece un retraso de propagación máximo de 35ns a 5V, 15pf
Funcional en un rango de temperatura de 0 ° C a 70 ° C
Diseñado para la tecnología de montaje en superficie con un paquete de 14-SO
Ventajas de productos
Confiabilidad mejorada debido a las salidas de colección abiertas que permiten cableados y conexiones
Ideal para aplicaciones de voltaje mixto debido a su alto umbral de nivel de lógica de entrada
Tiempo de propagación eficiente que garantiza una respuesta rápida a las señales de entrada
Rendimiento robusto garantizado en un amplio rango de temperatura de funcionamiento
Parámetros técnicos clave
Tipo de lógica: y puerta
Número de circuitos: 4
Número de entradas: 2
Suministro de voltaje: 4.75V ~ 5.25V
Salida de corriente alta, baja: -, 8 mA
Retraso de propagación máxima @ V, Max CL: 35ns @ 5V, 15pf
Temperatura de funcionamiento: 0 ° C ~ 70 ° C
Tipo de montaje: soporte de superficie
Paquete / Caso: 14-SOIC
Características de calidad y seguridad
Fabricado por Texas Instruments, asegurando estándares de alta calidad y confiabilidad
Cumple con los estándares de seguridad y rendimiento de la industria para las puertas lógicas digitales
Compatibilidad
Compatible con una amplia gama de circuitos digitales que requieren funciones lógicas
Adecuado para la integración en sistemas que utilizan una fuente de alimentación de 4.75V a 5.25V
Áreas de aplicación
Circuitos lógicos digitales
Cableado y configuraciones
Circuitos de interfaz de nivel de voltaje mixto
Circuitos de tiempo
Ciclo de vida del producto
El estado del producto está activo, lo que indica una producción y disponibilidad continuas
No hay indicación actual de la interrupción cercana, asegurando la disponibilidad a largo plazo
Varias razones clave para elegir este producto
SN74LS09NSR ofrece un alto rendimiento y confiabilidad en aplicaciones lógicas digitales
Salidas de colección abierta Mejora la flexibilidad de diseño de circuitos
El retraso de propagación rápida admite aplicaciones de alta velocidad
La reputación de Texas Instruments para garantizar la confiabilidad del producto
El amplio rango de temperatura de funcionamiento permite su uso en varios entornos
El estado activo del ciclo de vida del producto garantiza la disponibilidad para futuros proyectos
