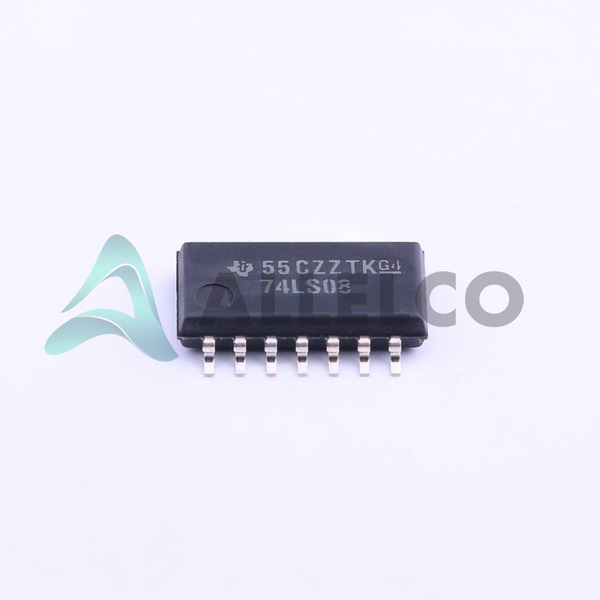

Número de pieza del fabricante
Sn74ls08nsr
Fabricante
instrumentos de texas
Introducción
El SN74LS08NSR es una entrada cuádruple y una puerta de los instrumentos de Texas, diseñado para operaciones lógicas.Es parte de la serie 74LS conocida por su bajo consumo de energía y alta velocidad.
Características del producto y rendimiento
Funcionalidad quad 2 de entrada y puerta
Bajo consumo de energía
Operación de alta velocidad con retraso de propagación máxima de 20ns @ 5V, 15pf
Tecnología de montaje en superficie para un diseño de PCB compacto y eficiente
Ventajas de productos
Rendimiento confiable en un amplio rango de temperatura de funcionamiento (0 ° C ~ 70 ° C)
Compatible con los niveles lógicos TTL
Capacidad de accionamiento de alta salida (400 µA, 8 mA)
Parámetros técnicos clave
Suministro de voltaje: 4.75V ~ 5.25V
Salida de corriente alta, baja: 400 µA, 8 mA
Nivel lógico de entrada bajo: 0.8V;Alto: 2 V
Retraso de propagación máxima @ V, Max CL: 20ns @ 5V, 15pf
Temperatura de funcionamiento: 0 ° C ~ 70 ° C
Paquete / Caso: 14-SOIC
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en diseño y producción de semiconductores
Cumple con las pautas de seguridad y operaciones estándar
Compatibilidad
Puede integrarse sin problemas en los sistemas digitales que requieren y la lógica de la puerta
Compatible con otros dispositivos lógicos de la serie 74LS para diseños de circuitos complejos
Áreas de aplicación
Electrónica digital
Electrónica de consumo
Sistemas integrados
Automatización industrial
Telecomunicaciones
Ciclo de vida del producto
Actualmente en producción activa sin planes inmediatos para la interrupción
Se pueden encontrar reemplazos y actualizaciones dentro de la extensa línea de productos de 74LS de Texas Instruments
Varias razones clave para elegir este producto
Alta confiabilidad y resistencia para diversos entornos operativos
El bajo consumo de energía mejora la eficiencia general del sistema
El rendimiento rápido reduce el retraso en aplicaciones críticas
Amplia compatibilidad con sistemas digitales de nivel TTL
Suministrado en envasado de cinta y carrete, optimización para la producción a granel y los procesos de ensamblaje automatizado
